No CYPECAD é possível introduzir linhas de referência para cotar todos os elementos da obra (pilares, vigas, etc.).

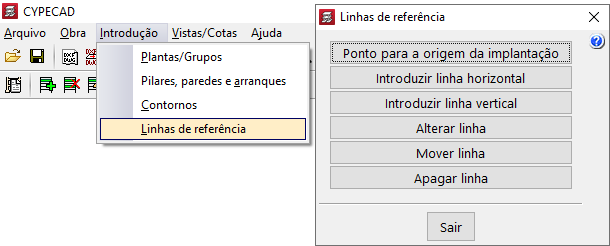

A partir do separador “Entrada de pilares”, no menu ”Introdução > “Linhas de referência”, dispõe de opções para introduzir linhas horizontais e verticais como eixos.
Quando se introduz uma linha de referência como um eixo, esta é definida em relação aos pontos fixos dos pilares. Com a opção "Mover linha" é possível alterar a sua posição.
A visibilidade das linhas de referência introduzidas nos diferentes grupos de plantas pode ser especificada através da opção Alterar linha".

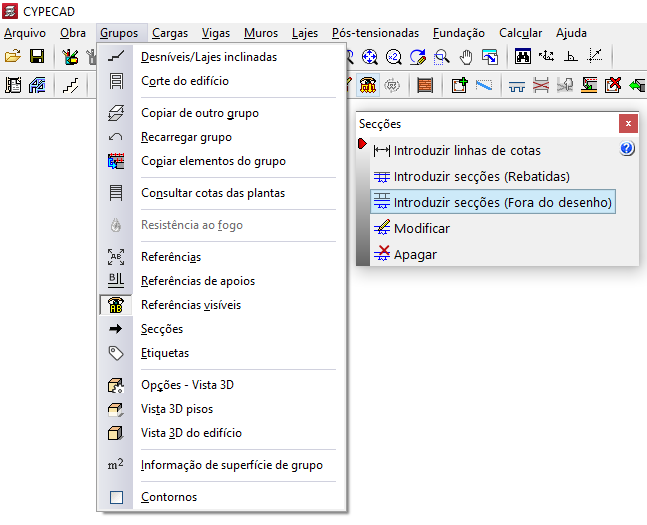

Existe, adicionalmente, outra forma de adicionar linhas cotagem. Com a opção "Introduzir linhas de cotas" no menu "Grupos" > "Secções", do separador "Entrada de vigas", pode introduzir linhas de cotagem adicionais às "Linhas de referência", visíveis diretamente no ambiente de trabalho do CYPECAD, ou utilizar este tipo de linhas para definir cotagens do conjunto da estrutura.
Também é possível visualizar as cotagens introduzidas nos desenhos gerados pelo programa acedendo ao menu “Arquivo” > “Desenhos” e selecionar, entre os disponíveis, o tipo de desenho “Planta cotada”.
