Generar cargas de viento y nieve en base al Eurocódigo conlleva cierta complejidad, especialmente en el caso de las cargas de viento, ya que se debe considerar un mapa de zonas de viento real en las diferentes partes del edificio para cada hipótesis de carga de viento y orientación.

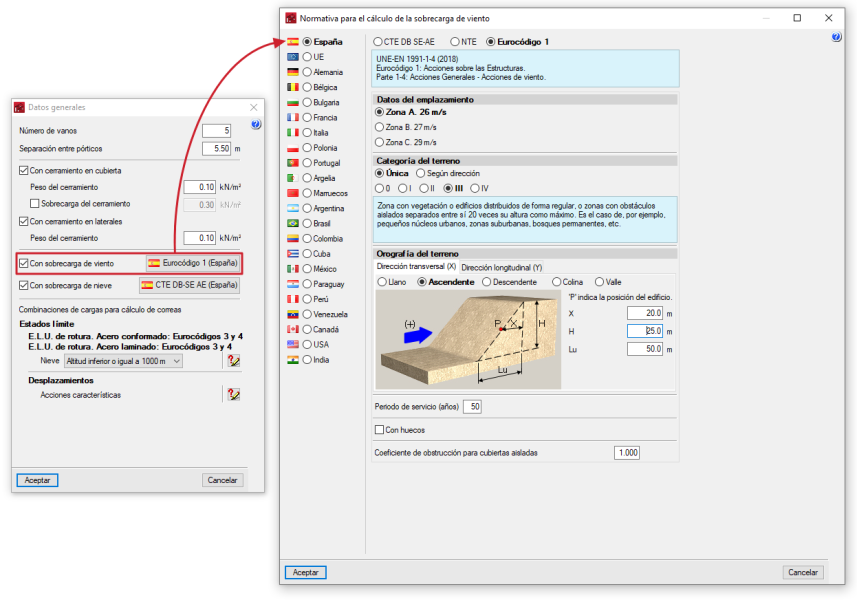

En primer lugar, la información necesaria debe estar correctamente configurada en los "Datos generales" de la obra:

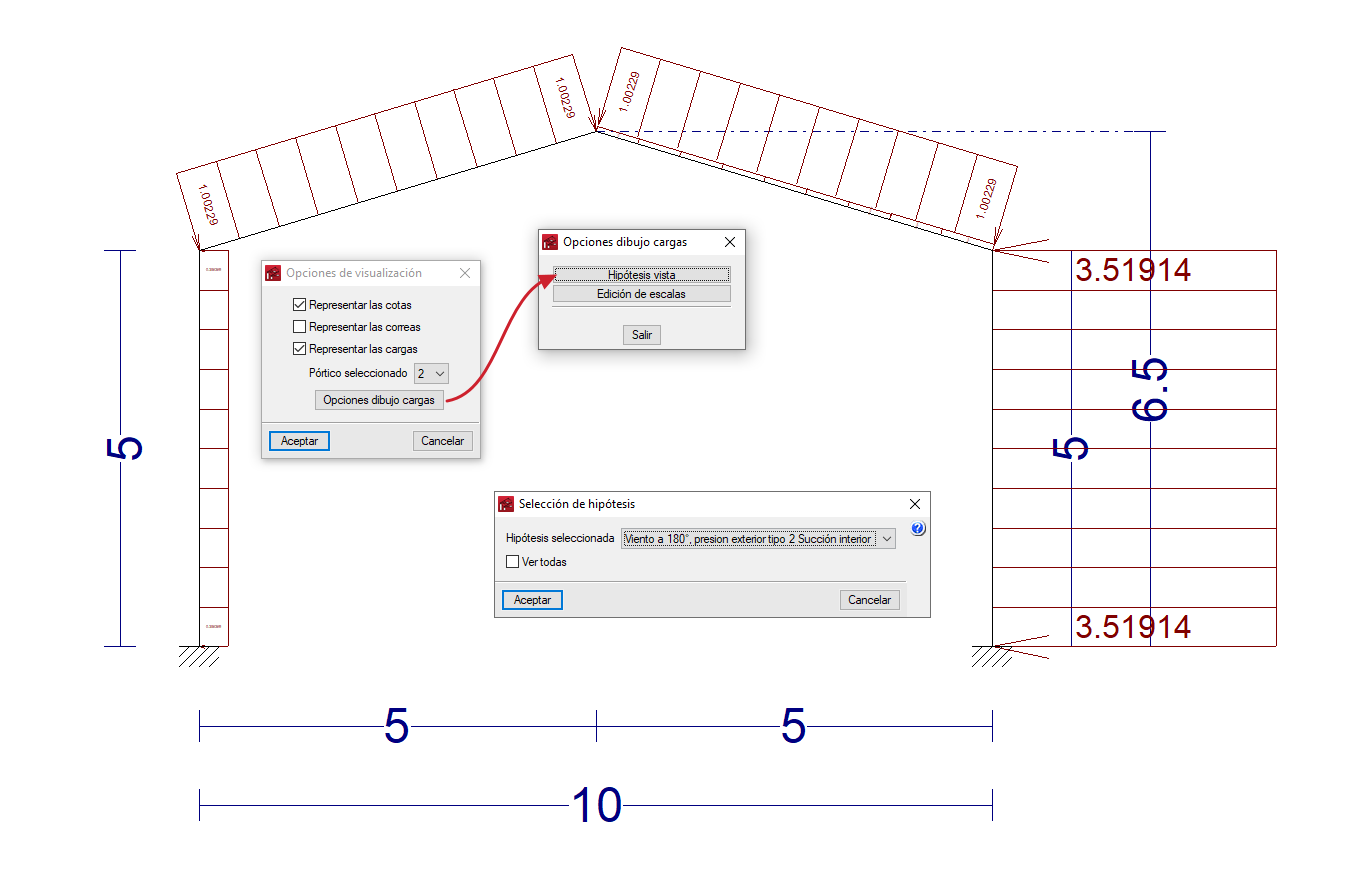

Desde Portal frame generator puede ver las cargas generadas por el programa, pórtico por pórtico, accediendo a "Datos generales" > "Opciones de visualización de cotas, correas y cargas":
Los valores se indican en kN/ml sobre el pórtico seleccionado si está trabajando con el Sistema Internacional de Unidades. Estas cargas corresponden a la resultante de las cargas superficiales aplicadas a la envolvente del proyecto.

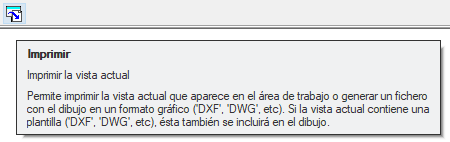

Posteriormente, es posible utilizar el botón "Imprimir la vista actual" para añadirla al listado generado en "Archivo" > "Listados de la obra".
Si además desea visualizar y obtener el detalle de las cargas superficiales utilizadas, puede realizarlo desde CYPE 3D tras exportar la obra. Para ello, desde CYPE 3D configure la carga que desea visualizar en "Carga" > "Hipótesis vista", seleccione la hipótesis de carga y, a continuación, acceda a "Carga"> "Editar cargas superficiales", o bien a "Carga"> "Editar cargas sobre paños", en función del caso.
Esta interfaz le permitirá consultar los diferentes valores de las cargas de nieve y viento aplicadas en kN/m² para una hipótesis de carga. Para poder ver todas las fachadas y la cubierta en pantalla, debe crear las ventanas de trabajo 2D necesarias utilizando “Ventana” > “Abrir Nueva”.
Por ejemplo, para el faldón de cubierta derecho:
Al igual que en Portal frame generator, puede utilizar el botón "Imprimir la vista actual" para poder añadir esta vista de las cargas a un documento del proyecto.
