Se debe utilizar Arquímedes para generar el Estudio de seguridad y salud que contenga las unidades de obra contempladas en cada uno de estos programas. Para obtener el Estudio de seguridad y salud en un proyecto en el que se están utilizando los programas CYPECAD, CYPECAD MEP y CYPE Construction Works, siga estos pasos:
1. Exportación de los presupuestos a Arquímedes
La información de seguridad y salud con la que se confecciona el Estudio de seguridad y salud proviene del Generador de precios. Para que esta información pase a formar parte de las unidades de obra de cada uno de los tres presupuestos obtenidos desde CYPECAD, CYPECAD MEP y CYPE Construction Works, debe utilizar las siguientes opciones, que permiten exportar directamente desde cada programa la medición y el presupuesto a Arquímedes:
- En CYPECAD:

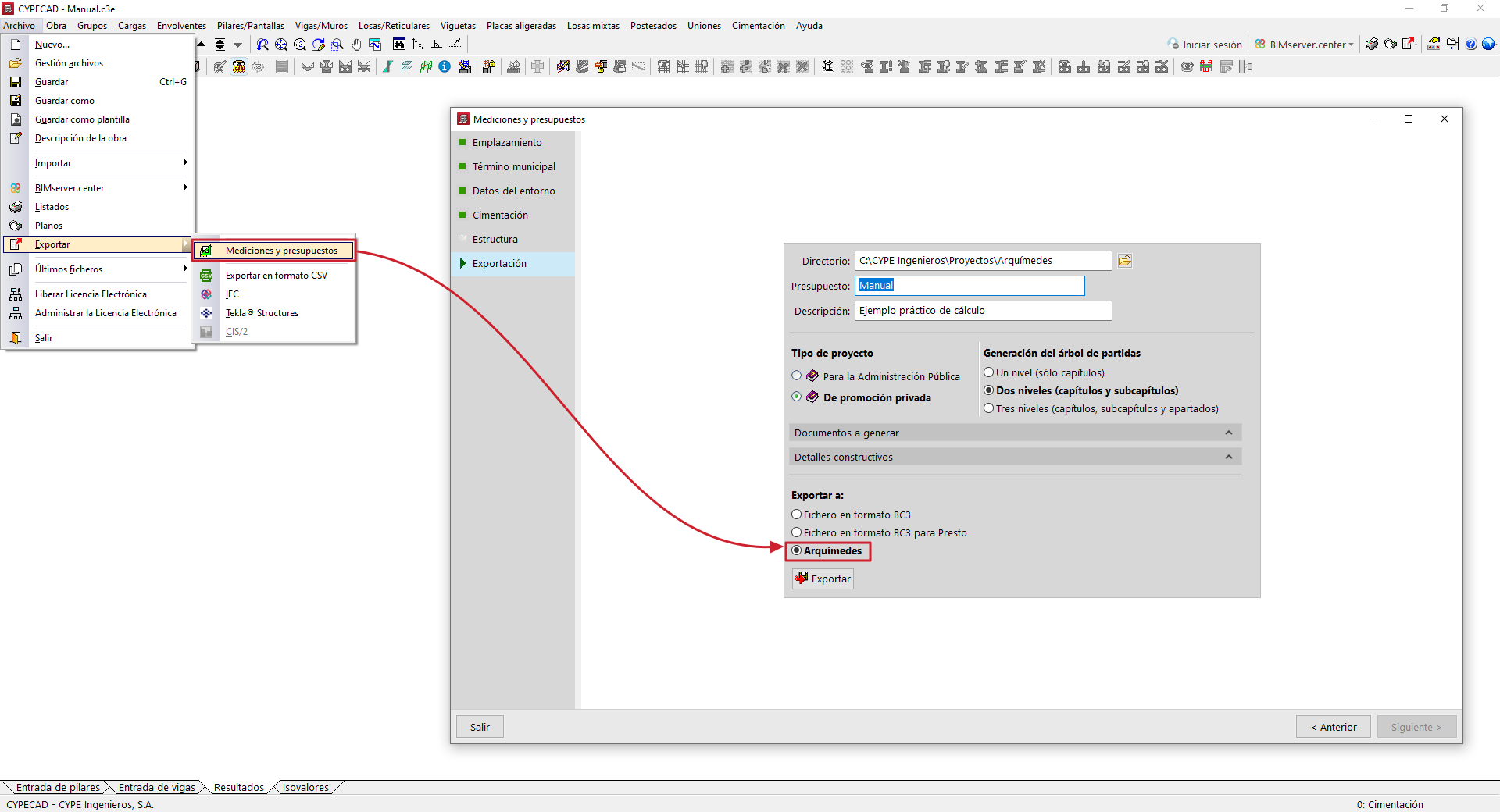

Utilice la opción del menú "Archivo > Exportar > Mediciones y presupuestos", seleccionando después "Arquímedes" antes de efectuar la exportación.
- En CYPECAD MEP:

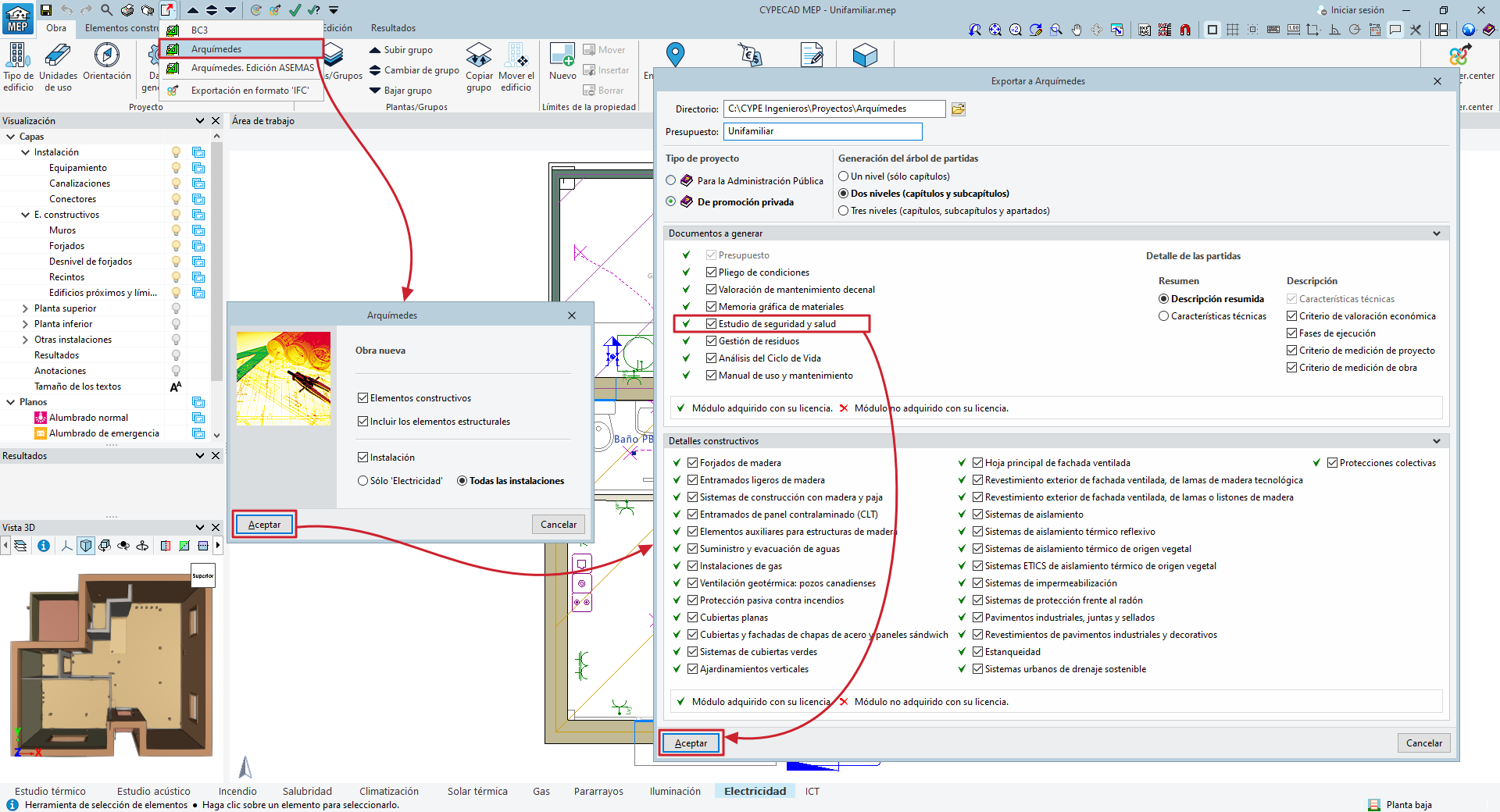

Pulse el botón "Exportar > Arquímedes" disponible en la barra de herramientas del título. Incorpore la información del "Estudio de seguridad y salud" en el proceso.
- En CYPE Construction Works:

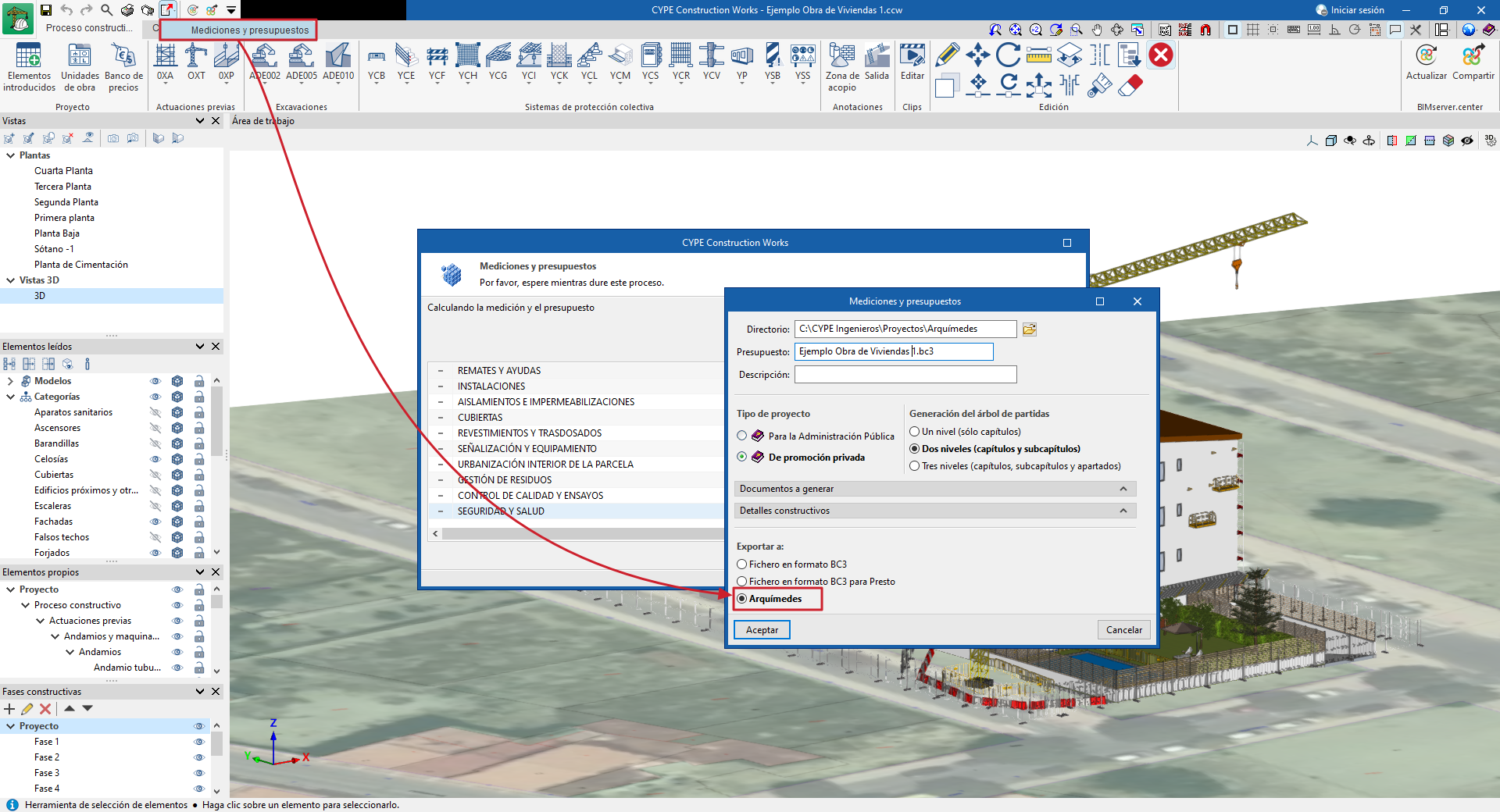

Pulse el botón "Exportar > Mediciones y presupuestos", seleccionando después "Arquímedes" antes de efectuar la exportación.
2. Consolidación de los presupuestos en Arquímedes

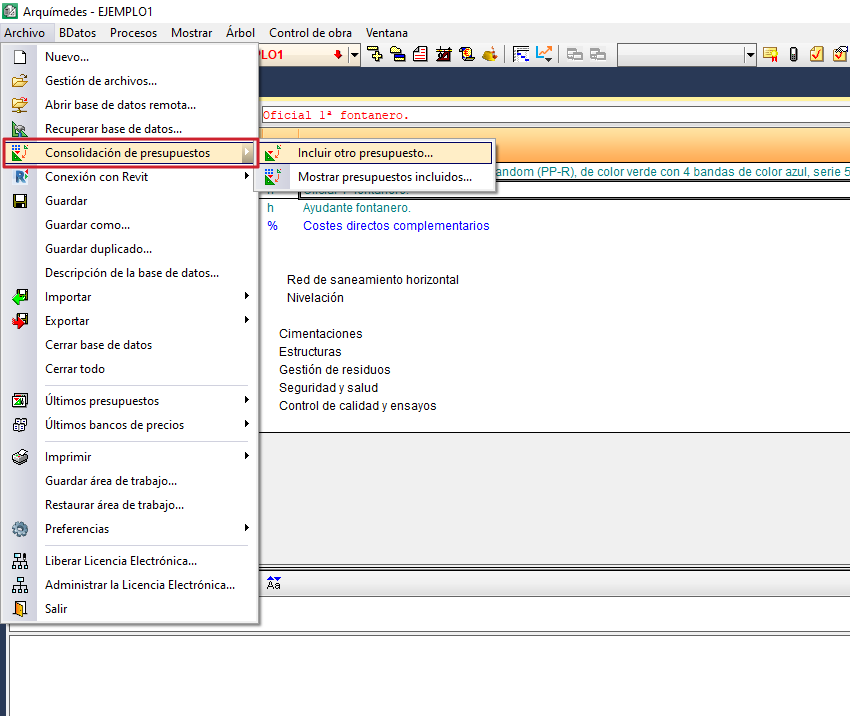

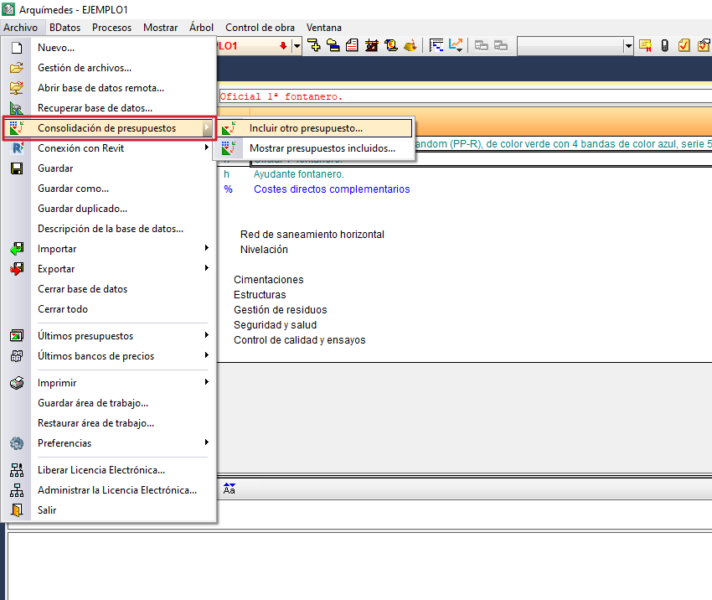

Una vez obtenidos los tres presupuestos desde CYPECAD, CYPECAD MEP y CYPE Construction Works en el formato propio de Arquímedes, es necesario consolidarlos en uno solo con la opción “Archivo > Consolidación de presupuestos” de este programa.
3. Obtención del Estudio de seguridad y salud en Arquímedes

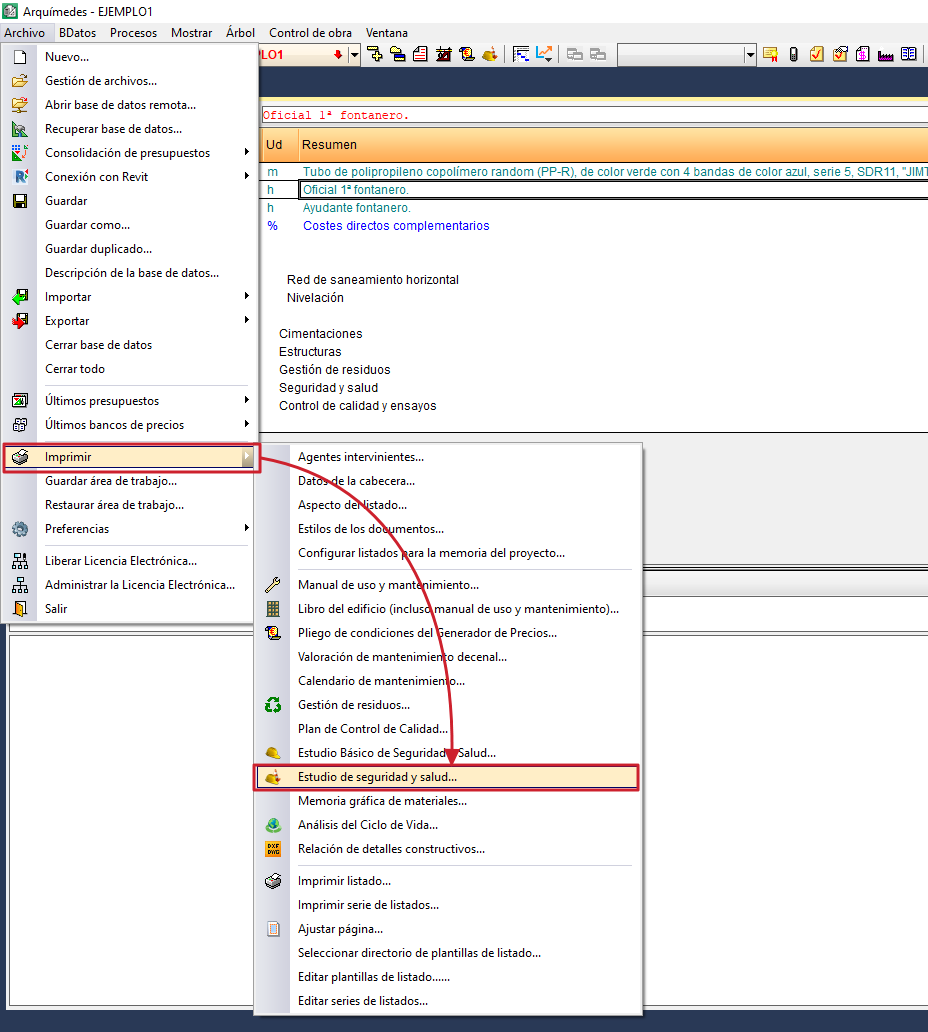

Por último, desde Arquímedes se puede generar el Estudio de seguridad y salud del presupuesto consolidado mediante la opción "Archivo > Imprimir > Estudio de seguridad y salud".
Permisos necesarios
Para generar el Estudio de seguridad y salud según el procedimiento descrito es necesario que la licencia de uso disponga de los permisos necesarios para trabajar con los siguientes programas y módulos:
- CYPECAD
- CYPECAD MEP (con todas las instalaciones que el usuario necesite)
- CYPE Construction Works
- Arquímedes
- Módulo: Consolidación de presupuestos
- Módulo: Estudio de seguridad y salud
¿Por qué no es posible obtener el "Estudio de seguridad y salud" utilizando la información generada mediante la opción "Compartir" o exportando directamente a ficheros BC3?
CYPECAD, CYPECAD MEP y CYPE Construction Works pueden generar un presupuesto que luego puede ser abierto en Arquímedes de varias formas:
- Exportando directamente a Arquímedes
- Exportando a un fichero BC3
- Compartiendo la información a un proyecto de BIMserver.center
Sin embargo, sólo la primera opción permite obtener el Estudio de seguridad y salud.
Esto es debido a que los ficheros BC3 generados por programas de CYPE mediante una exportación directa no incluyen la información de seguridad y salud de ninguna de las partidas.
Por otro lado, la opción “Compartir”, situada en el grupo de opciones “BIMserver.center”, permite exportar la información de cada programa al proyecto de BIMserver vinculado, incluyendo en ella los presupuestos y mediciones de cada programa en un fichero en formato BC3. El usuario podría descargar desde el proyecto de BIMserver.center los tres ficheros BC3 (uno por aportación de cada programa), importar cada fichero BC3 en Arquímedes y, finalmente, consolidar la información en un solo presupuesto. Sin embargo, este procedimiento tampoco sirve porque, de nuevo, estos ficheros BC3 no contienen la información necesaria de seguridad y salud.
Arquímedes sí es capaz de incorporar la información de seguridad y salud del Generador de Precios en cada partida al insertar las partidas mediante el botón del Generador de precios existente en este programa, aunque no lo hace si se arrastra cada unidad de obra desde el Generador de precios online ni desde el Generador de precios local abierto desde CYPE Menu. A diferencia de otros programas de CYPE, los ficheros BC3 que genera el propio Arquímedes a partir de presupuestos elaborados de esta manera sí incorporan la información de seguridad y salud.
