En CYPECAD es posible introducir líneas de replanteo para acotar todos los elementos de la obra (pilares, vigas, etc.).

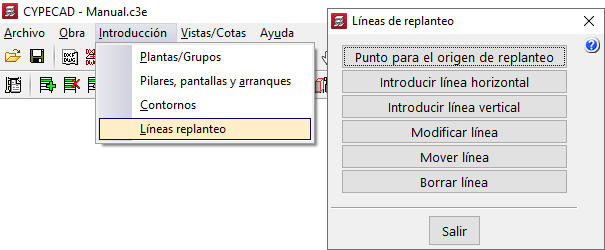

Desde la pestaña “Entrada de pilares”, en el menú “Introducción” > “Líneas de replanteo”, dispone de las opciones para introducir líneas horizontales y verticales a modo de ejes.
Cuando se introduce una línea de replanteo a modo de eje, se define con respecto a los puntos fijos de los pilares. Y con la opción "Mover línea" se puede cambiar su posición.
La visibilidad de las líneas de referencia introducidas en los diferentes grupos de plantas puede especificarse mediante "Modificar línea".

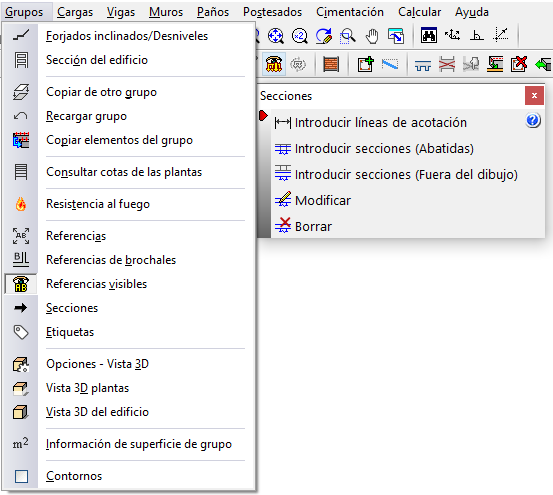

Existe, adicionalmente, otra manera de añadir líneas de acotación. Con la opción "Introducir líneas de acotación" del menú "Grupos" > "Secciones", en la pestaña "Entrada de vigas", puede introducir líneas de acotación adicionales a las de las "Líneas de replanteo", visibles directamente desde la interfaz de trabajo de CYPECAD, o utilizar este tipo de líneas para definir las acotaciones del conjunto de la estructura.

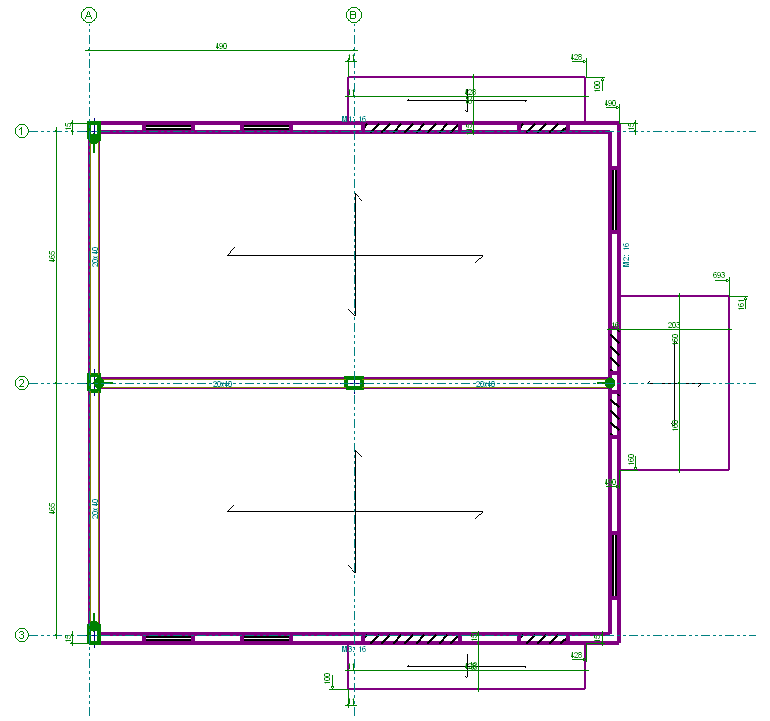

También es posible visualizar las acotaciones introducidas en los planos de replanteo generados por el programa accediendo al menú “Archivo” > “Planos” y eligiendo, entre los disponibles, el tipo de “Plano de replanteo”.
