Dans CYPECAD, vous pouvez créer un mur qui démarre sur une poutre ou sur un plancher en définissant son type de fondation comme 'Plancher/Poutre'.
Procédure
- Choisissez l’outil d’introduction du mur (selon le cas) :
- 'Mur en béton armé', ou
- 'Mur en blocs de béton', ou
- 'Mur en maçonnerie'.

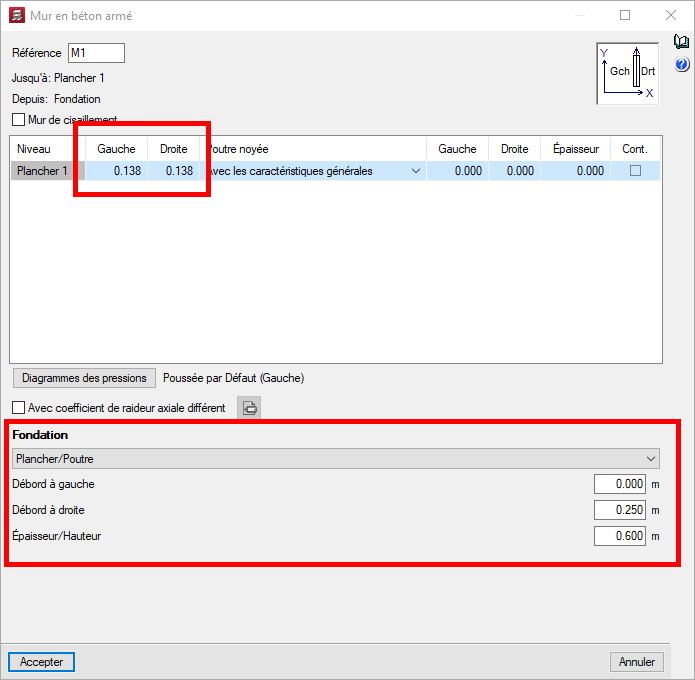

- Dans la fenêtre de définition du mur :
- Renseignez l’épaisseur.
- Indiquez les groupes (niveaux) de début et de fin.
- Dans Type de fondation (ou appui), sélectionnez 'Plancher/Poutre'.
- Cela indique que le mur repose directement sur un plancher ou sur une poutre (au lieu d’une fondation).
- Si nécessaire, indiquez la hauteur de la poutre sur laquelle le mur vient s’appuyer (pour positionner correctement le départ du mur).
Ensuite, introduisez le mur graphiquement dans le plan comme d’habitude.
