Dans IFC Builder, vous pouvez définir une partie d’une paroi extérieure comme 'En contact avec le sol'. Pour modéliser ce cas, procédez comme suit.
1) Définir les niveaux (principe de base)

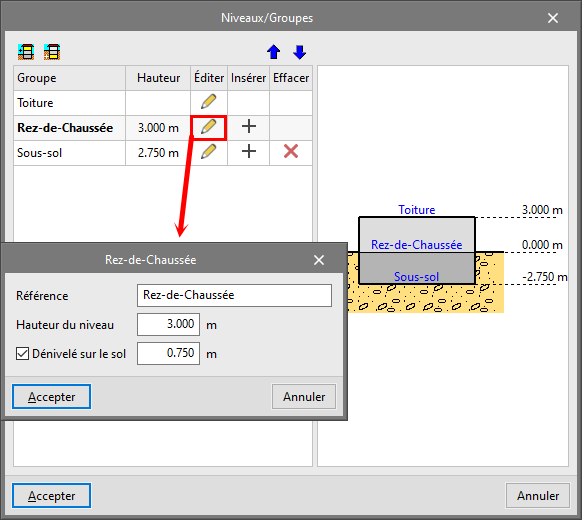

- Allez dans 'Ouvrage' > 'Niveaux/Groupes'.
- Définissez le niveau en contact avec le sol comme 'Sous-sol'.
- Appliquez un dénivelé positif au niveau supérieur.
Dans l’exemple, utilisez un dénivelé de 75 cm, en considérant que le niveau 0 correspond à la cote la plus basse à partir de laquelle tout le contour du bâtiment est à l’air libre.
2) Modéliser les parois au niveau 'Sous-sol'
- Placez-vous au niveau 'Sous-sol'.

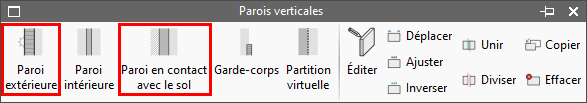

- Allez dans 'Éléments constructifs' > 'Parois verticales'.

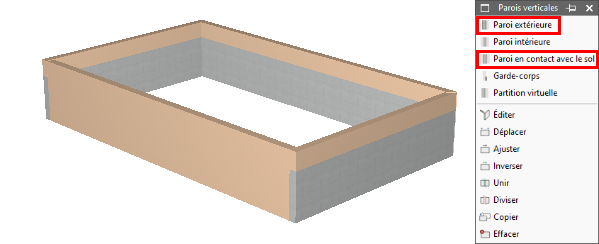

- Sélectionnez 'Paroi extérieure', puis activez 'Paroi en contact avec le sol'.
- Tracez les parois aux emplacements souhaités.

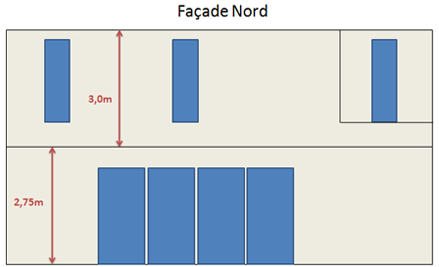

Remarque : définissez, si nécessaire, une même façade avec deux types de parois différents sur un même niveau (une partie 'Paroi en contact avec le sol' et une partie 'Paroi extérieure').

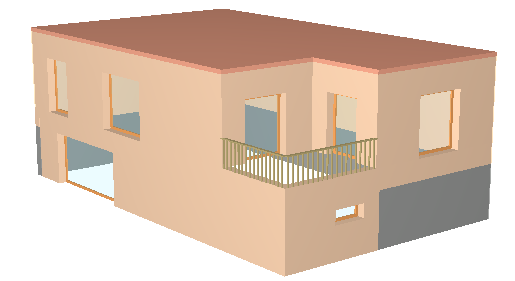

3) Cas d’un terrain en pente
- Si le terrain est plat (terre-plein de niveau), la définition des surfaces en contact avec le sol ne pose généralement pas de problème.
- Si le terrain est en pente, IFC Builder ne permet pas de définir une zone de contact avec le sol sous forme de surface « triangulaire ».
Solution recommandée :
- Calculez manuellement la surface triangulaire en contact avec le sol.
- Divisez la façade en deux parties :
- une partie définie comme 'Paroi en contact avec le sol', avec une surface rectangulaire équivalente à la surface triangulaire totale ;
- une partie définie comme 'Paroi extérieure'.
