Dans CYPECAD, il est possible d’introduire des lignes de référence qui servent à coter tous les éléments de l’ouvrage (poteaux, poutres, etc).

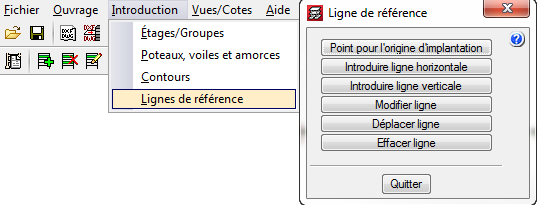

À partir du menu 'Introduction' > 'Lignes de références' dans l'onglet 'Entrée de poteaux', vous avez la possibilité d’ajouter des axes verticaux et horizontaux.
Lors de l’introduction d’une ligne de référence, les axes sont définis par rapport aux points fixes des poteaux. Vous pouvez changer leurs positions depuis l'option 'Déplacer ligne'.
La visibilité des axes par rapport aux groupes de niveaux peut être spécifiée en cliquant sur 'Modifier ligne'.

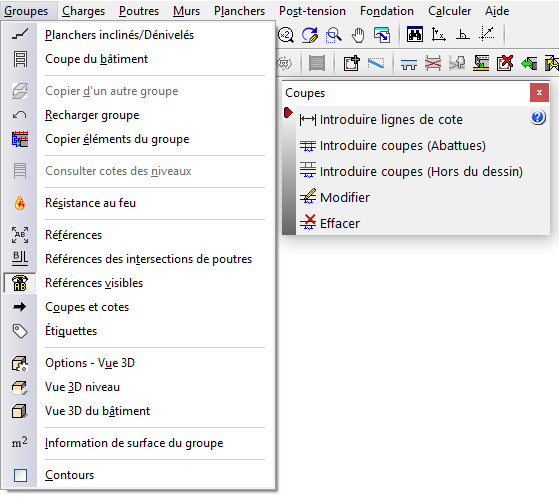

Il existe également une autre façon d'ajouter des lignes de cotes. Avec l’option ‘Introduire ligne de cotes’ du menu ‘Groupes ‘ > ‘Coupes et cotes’, onglet ‘Entrée de poutres’, vous pouvez introduire des cotes complémentaires aux cotations des ‘Lignes de référence’, visibles directement dans l'interface de travail CYPECAD, ou utiliser ce type de lignes pour définir les cotations de l’ensemble de la structure.
Vous pouvez aussi visualiser les cotations introduites au niveau des plans de coffrage générés par le logiciel en accédant au menu 'Fichier' > 'Plans' et en choisissant comme type de plan 'Plan de coffrage'.
