Pour modéliser des charges mobiles (charges roulantes) dans CYPECAD, l’idée est de créer une hypothèse de charge d’exploitation avec plusieurs dispositions (positions) possibles, puis d’attribuer chaque charge à une position.

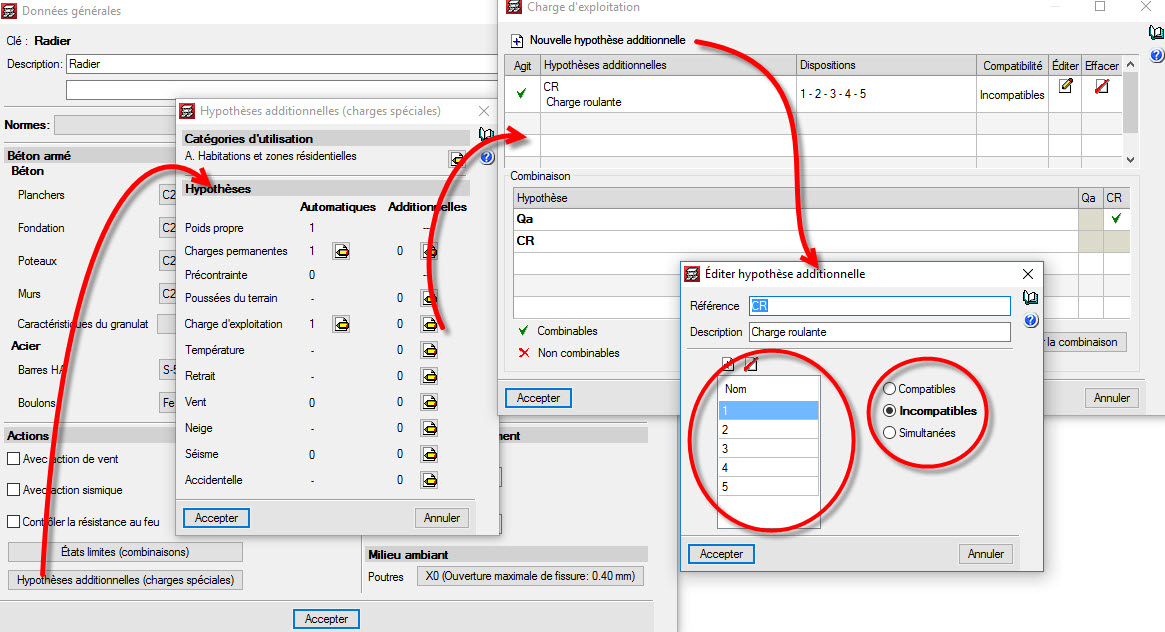

1) Créer l’hypothèse “charge mobile” avec dispositions
- Allez à 'Ouvrage' > 'Données Générales'.
- Créez une hypothèse (cas de charge) de type 'Charge d’exploitation'.
- Activez la case 'Avec dispositions de charges différentes'.
2) Définir les positions de la charge roulante
Dans cette hypothèse, définissez le nombre de positions possibles de la charge et indiquez la relation entre positions :
- 'Compatibles' : peuvent être présentes ensemble dans les combinaisons.
- 'Incompatibles' : une seule position à la fois (cas typique d’une charge mobile).
- 'Simultanées' : positions considérées ensemble.
Exemple courant : définir 5 positions et les déclarer toutes Incompatibles entre elles, pour que le calcul considère la charge dans une seule position à la fois au niveau des combinaisons.
3) Vérifier la prise en compte dans les combinaisons

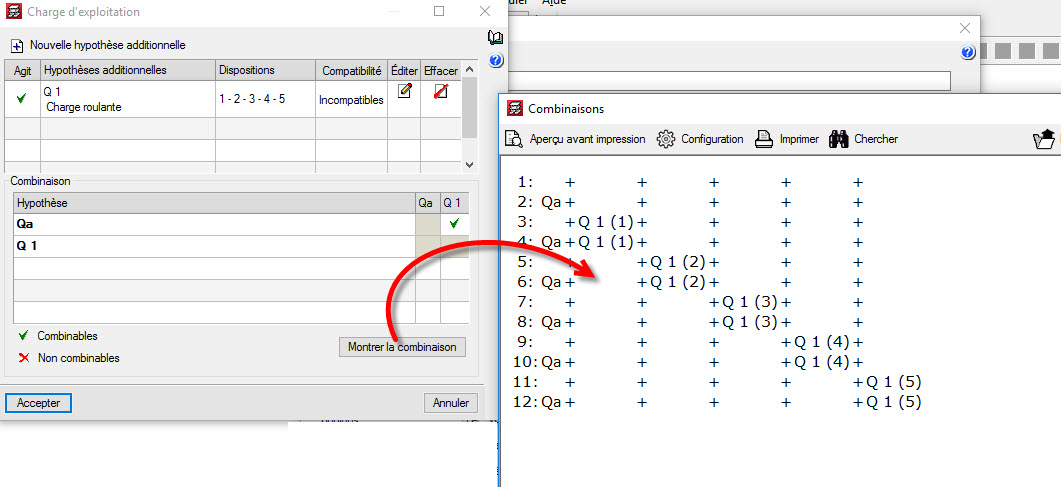

Utilisez le bouton 'Montrer la combinaison' pour contrôler que les positions sont bien traitées indépendamment (si elles sont incompatibles, elles ne se cumulent pas entre elles).

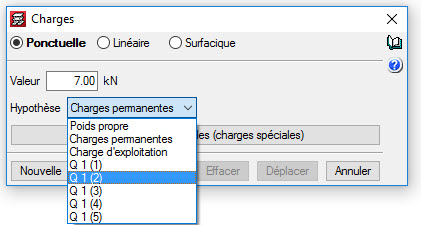

4) Saisir graphiquement les charges (par position)
- Allez dans l’onglet 'Entrée de poutres'.
- Menu 'Charges'.
- Saisissez la charge comme d’habitude (ponctuelle, linéaire ou surfacique), mais en veillant à sélectionner la bonne position (disposition) associée dans l’hypothèse.
Ainsi, vous modélisez les différentes positions de la charge mobile, et CYPECAD génère automatiquement les combinaisons en respectant la compatibilité/incompatibilité définie.
