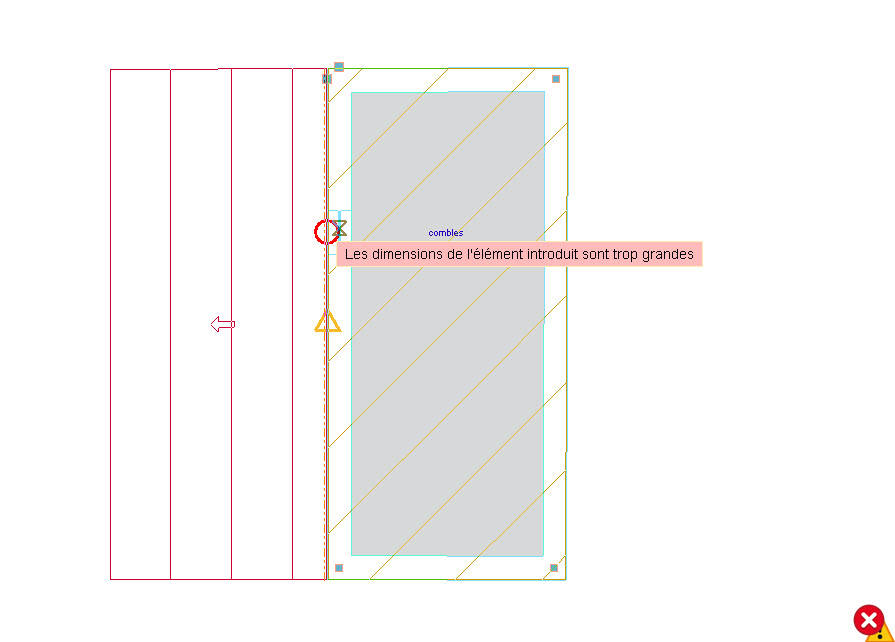

Si vous insérez une fenêtre et que le logiciel affiche l’erreur 'Les dimensions de l’élément introduit sont trop grandes', cela signifie généralement qu’aucun mur n’a été modélisé à l’endroit où vous essayez de la placer.

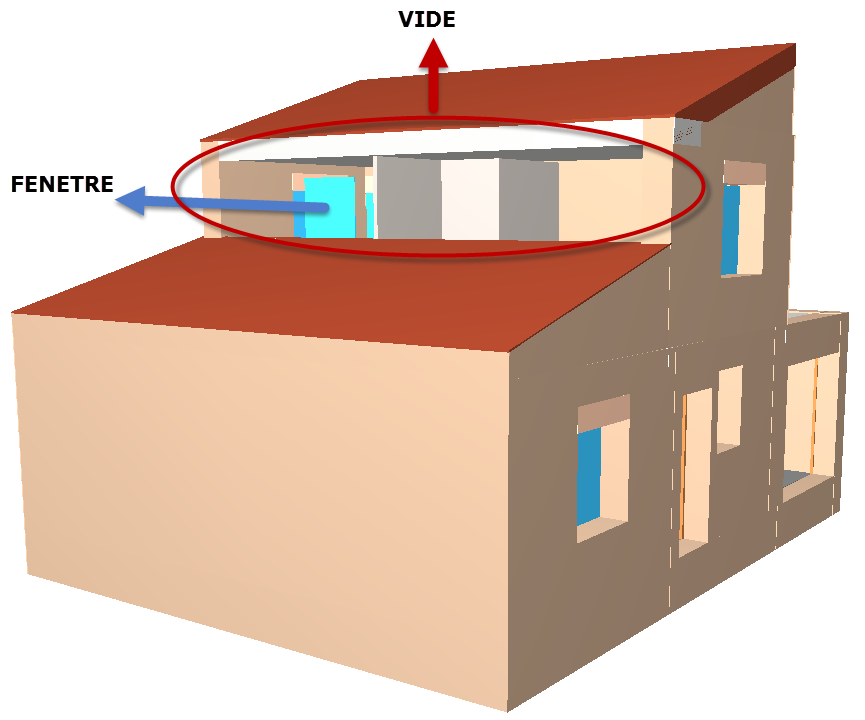

1) Modélisez d’abord le mur de fermeture de dénivelé
Créez le mur nécessaire avant d’ajouter la fenêtre. Pour la procédure, consultez l’article : Comment fermer un local ouvert sur l’extérieur quand il y a un vide de construction entre les lignes de dénivelé de plancher ?
2) Insérez la fenêtre au bon endroit dans le logiciel

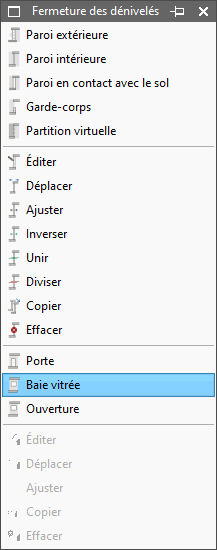

Pour placer une fenêtre dans un mur de fermeture de dénivelé, sélectionnez : 'Éléments constructifs' > 'Fermeture des dénivelés' > 'Baie vitrée'
- Choisissez le type de fenêtre.

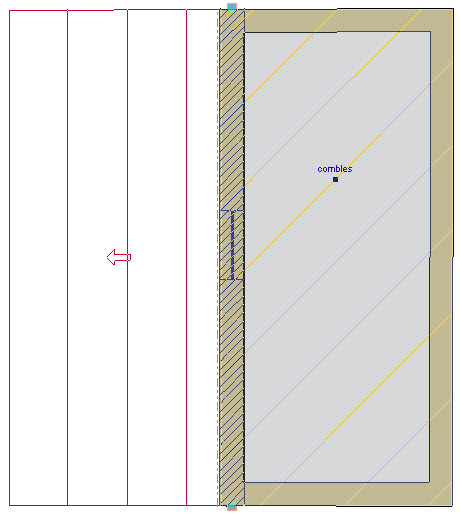

- Placez la baie vitrée sur le mur de fermeture de dénivelé.
Remarque

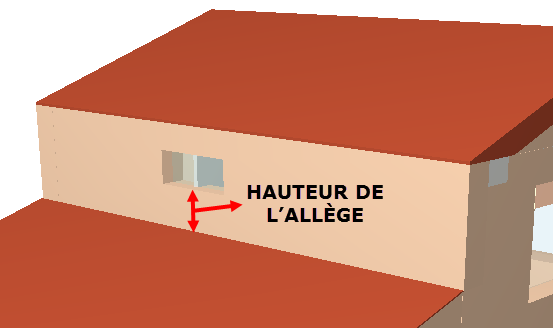

La hauteur d’allège de la baie vitrée dans un mur de fermeture de dénivelé est mesurée à partir du bas du mur de fermeture de dénivelé (dans ce cas, à partir de la fin de la toiture).
