El programa IFC Builder permite, en muros verticales exteriores, la definición de una de las partes del muro como "Muro de sótano". En el siguiente ejemplo se explica cómo hacerlo.

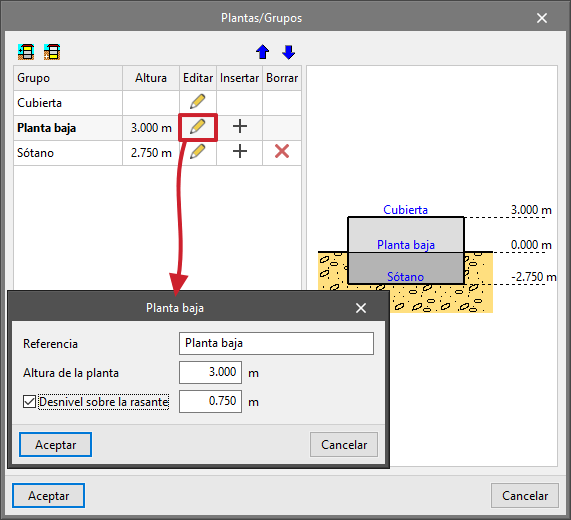

En primer lugar, desde “Obra” > “Plantas/Grupos” se define como “Sótano” la planta que está en contacto con el suelo y se establece un desnivel positivo para la planta inmediatamente superior.

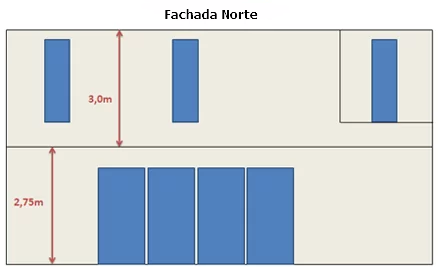

En este ejemplo se ha definido un desnivel de 75 cm, al considerar que el nivel cero es el nivel más bajo en el que todo el contorno del edificio está al aire libre.

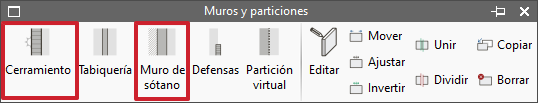

Después de este primer paso se puede comenzar a modelar situándose en la planta “Sótano”. Posteriormente, en el menú “Elementos constructivos” > “Muros y particiones”, se selecciona “Cerramiento” y “Muro de sótano”.
Nota: del mismo modo, en un supuesto similar, será posible definir un muro formado por dos tipos diferentes de muro dentro de una misma planta.
Una vez hecho esto, tan solo hay que introducir los muros en el lugar deseado.

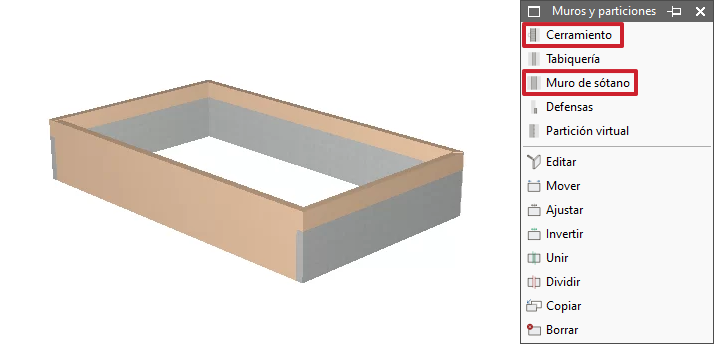

En este ejemplo se han definido tres tramos de “Muro de sótano” para que se considere que están en contacto con el terreno. El cuarto tramo se definió como "Cerramiento" a fin de considerarlo en contacto con el exterior.
Cabe destacar que para un terreno nivelado no existe ningún problema de definición. No obstante, en un terreno en pendiente (como el de este ejemplo), no es posible definir la zona en contacto con el suelo como una superficie “triangular”. Una solución sencilla consiste en calcular manualmente la superficie implicada y dividir las fachadas en dos partes: una parte permanecerá definida como “Muro de sótano” (con una superficie de contacto rectangular equivalente a la superficie total del triángulo) y la otra parte pasará a estar definida como "Cerramiento".
