La permeabilidad al aire de la envolvente térmica viene limitada por el apartado 3.1.3 del DB HE1 del CTE 2019. Dentro de este apartado, se establece un límite a cumplir para el valor n50 “relación del cambio de aire con una presión diferencial de 50 Pa” en edificios de uso residencial privado con superficie útil mayor a 120 m2.
El valor límite para el n50 depende del valor de compacidad V/A del edificio. A su vez, n50 se calculará en función del volumen de la envolvente térmica (V), de la permeabilidad al aire y superficie de los huecos de la envolvente térmica (Ch y Ah), y de la permeabilidad al aire y superficie de la parte opaca de la envolvente térmica (Co y Ao), según la fórmula:
En primer lugar, se debe comprobar el parámetro permeabilidad al aire de los huecos de la envolvente térmica (Ch) de la fórmula anterior. Para ello, en cada tipología de “Biblioteca->Huecos acristalados” de la obra, se establecerá la clase de carpintería en el campo “Permeabilidad al aire para una presión de referencia de 100 Pa“:
Este parámetro además debe cumplir con los valores límite de la tabla 3.1.3.a del DB HE1 según la zona climática de invierno para cualquier tipo de edificio. La experiencia actual nos dice que normalmente habrá que recurrir como mínimo a carpinterías de clase 3 aunque el edificio se encuentre en zonas alfa, A o B.
En segundo lugar, los “Valores por defecto” para la permeabilidad al aire de la parte opaca de la envolvente térmica (Co) propuestos en la ventana de “Parámetros generales->Permeabilidad al aire de la envolvente del edificio” de CYPETHERM HE Plus han sido extraídos del documento “Condiciones técnicas de los procedimientos para la evaluación de la eficiencia energética de los edificios” (también vienen indicados como Valores de referencia en el Anejo H del DB HE 2019). Los valores propuestos por defecto son diferentes para edificios nuevos o existentes. Se recomienda emplear estos valores. Sin embargo, hemos observado que en algunos proyectos no se cumple el límite de n50 empleando dichos valores por defecto para los elementos constructivos de la envolvente del edificio, ni siquiera utilizando además la mejor clase de carpintería para los huecos acristalados de la obra.
Así pues, una posible solución para reducir el valor n50 “relación del cambio de aire con una presión diferencial de 50 Pa” es personalizar los “Valores de usuario” en la ventana “Parámetros generales->Permeabilidad al aire de la envolvente del edificio“, introduciendo unos datos más bajos que los que vienen por defecto, bien porque se hayan obtenido de un catálogo, de un fabricante o por ensayo en laboratorio.

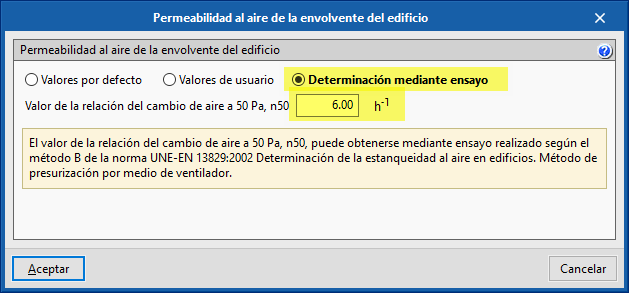

Finalmente, está la posibilidad de colocar un valor de “Determinación mediante ensayo” para dicho parámetro en base a lo que establece la norma UNE-EN ISO 9972:2019 Prestaciones térmicas de los edificios. Determinación de la permeabilidad al aire de los edificios. Método de presurización con ventilador (anteriormente, UNE-EN 13829:2002 Determinación de la estanqueidad al aire en edificios. Método de presurización por medio de ventilador), a la cual habrá que recurrir en determinadas obras.
