Existen dos métodos alternativos para incorporar medidas de mejora en el certificado energético obtenido con CYPETHERM HE Plus:
1. Si se utiliza una versión de CYPETHERM HE Plus anterior a la 2026.b, las medidas de mejora se introducen manualmente utilizando el Visor CTE_XML.
La versión oficial para obtener el certificado de eficiencia energética es la disponible en la página web del Ministerio para la Transición Ecológica y el Reto Demográfico. Por tanto, hasta la publicación de la versión 2026.b o posterior de CYPETHERM HE Plus en la página web del Ministerio, si desea obtener un certificado de eficiencia energética con medidas de mejora, deberá seguir utilizando este método.
Este método también se podrá seguir si se utiliza una versión de CYPETHERM HE Plus 2026.b o posterior sin disponer del módulo IMM "Medidas de mejora" (es decir, si se utiliza una versión de CYPETHERM HE Plus exclusivamente gratuita).
2. Además, a partir de la versión 2026.b de CYPETHERM HE Plus, el programa permite directamente la obtención del Certificado de Eficiencia Energética del edificio incorporando las medidas de mejora con las opciones propias del programa. Para ello, se debe disponer del módulo IMM "Medidas de mejora".
Los usuarios de CYPETHERM HE Plus podrán utilizar este segundo método para obtener un certificado de eficiencia energética únicamente a partir de la publicación de la versión 2026.b o posterior de CYPETHERM HE Plus en la página web del Ministerio.
Cada uno de estos dos métodos se describe a continuación:
1. Incorporación de medidas de mejora en el certificado de eficiencia energética utilizando el Visor CTE_XML
Para incorporar las medidas de mejora en el certificado de eficiencia energética utilizando el Visor CTE_XML, debe seguir estos pasos:
1. Abra la obra original de CYPETHERM HE Plus y genere un primer fichero XML desde la pestaña de "Verificación normativa", utilizando el botón "Certificación energética" y seleccionando "XML".
2. En CYPETHERM HE Plus, haga una copia de su obra (puede hacerlo desde "Guardar como" y escribiendo un nombre diferente).
En la copia, introduzca las modificaciones sobre el modelo que representen las medidas de mejora introducidas, como son los cambios en la envolvente constructiva o en los sistemas. Después, calcule y genere un segundo XML siguiendo el procedimiento descrito anteriormente.
Repita este paso con varias copias si desea incorporar diferentes medidas de mejora o combinaciones de medidas de mejora en el modelo, generando así más ficheros XML.

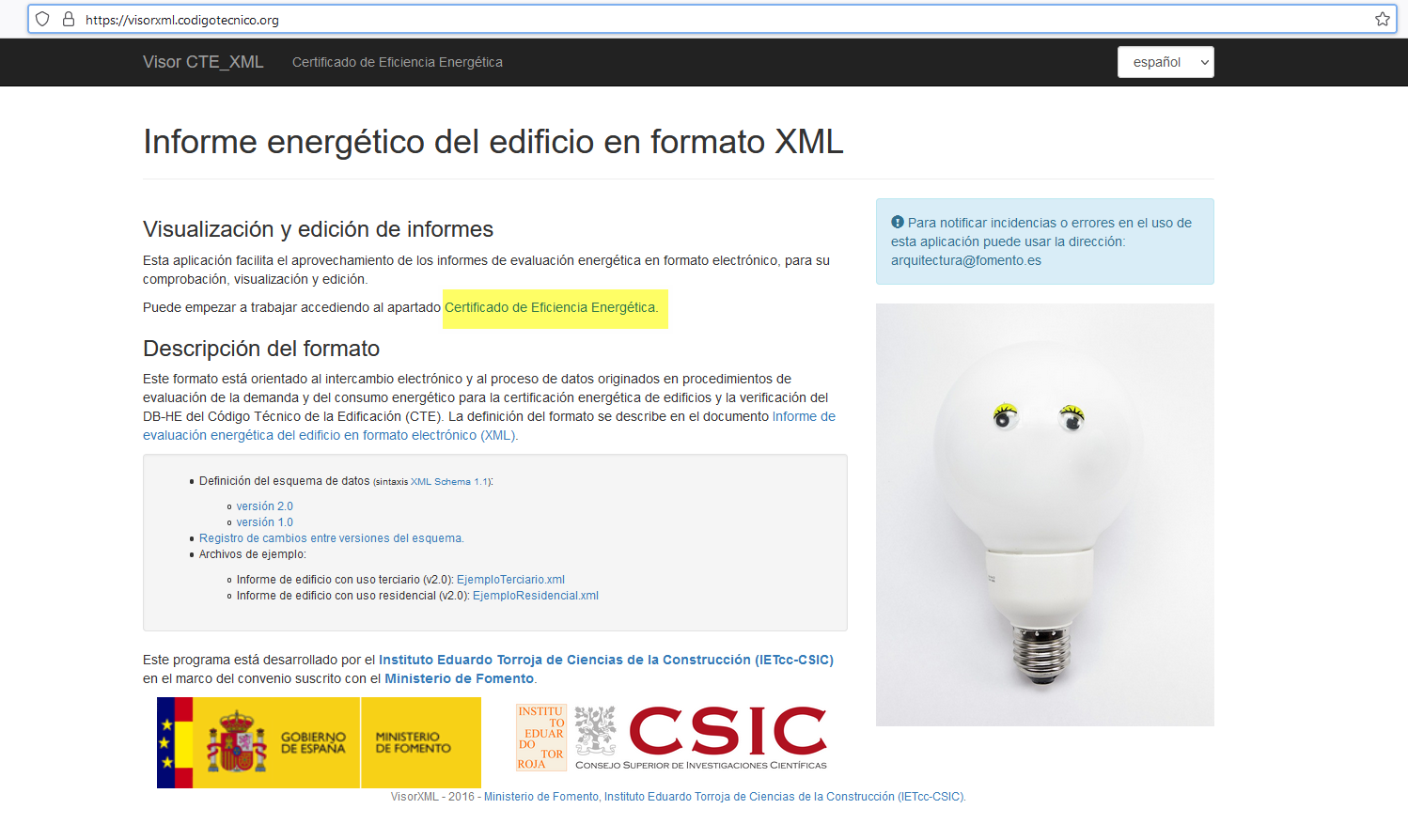

3. Utilice la herramienta Visor CTE_XML del Código Técnico disponible en la siguiente web: https://visorxml.codigotecnico.org/
4. Con esta herramienta podrá incluir las medidas de mejora planteadas en un único documento. Para ello, en primer lugar haga clic en "Certificado de Eficiencia Energética":

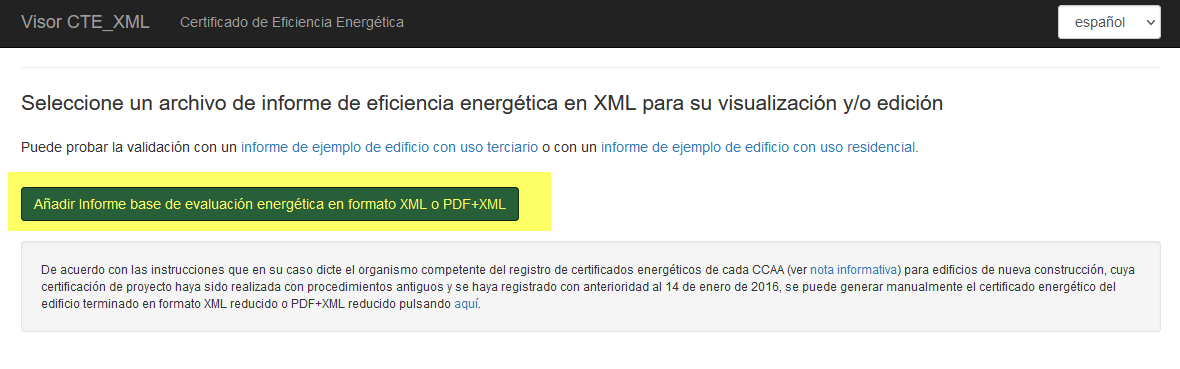

5. Pulse sobre "Añadir informe base de evaluación energética en formato XML o PDF+XML" y cargue el primer fichero XML generado.

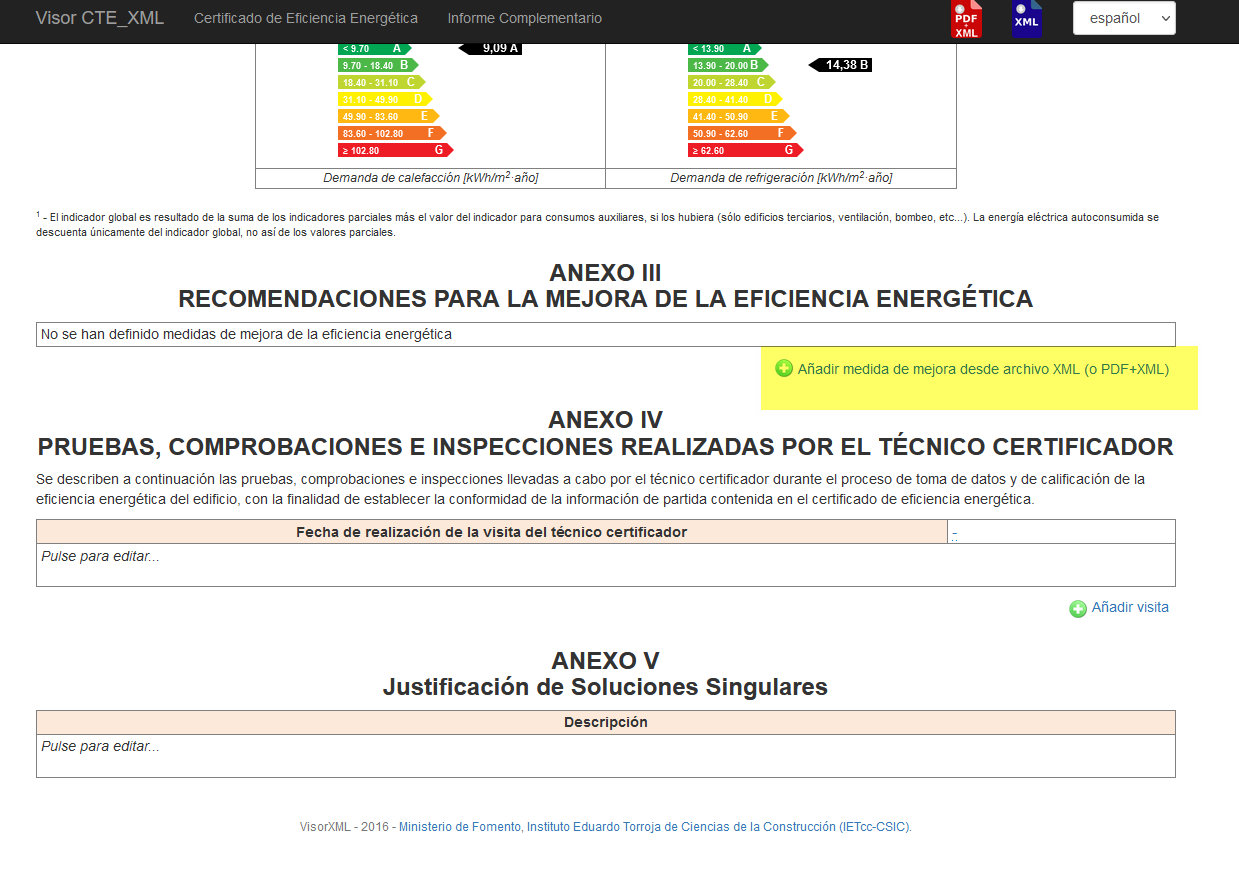

6. Una vez cargado el primer archivo XML se puede visualizar en pantalla el informe. En la parte final del mismo podrá ver la opción "Añadir medida de mejora desde archivo XML (o PDF+XML)" para incorporar otros archivos XML con las medidas de mejora:
Puede repetir este procedimiento para añadir los otros ficheros XML generados con otras medidas de mejora si lo desea.
7. Una vez terminado este proceso, obtenga el documento final pulsando sobre cualquiera de los dos botones de la parte superior, "PDF/XML" o "XML".
2. Incorporación de medidas de mejora en el certificado de eficiencia energética utilizando CYPETHERM HE Plus
Para incorporar las medidas de mejora en el certificado de eficiencia energética utilizando CYPETHERM HE Plus, debe seguir estos pasos:
1. Abra una obra nueva de CYPETHERM HE Plus, seleccionando "Verificación normativa" y vinculándose a un proyecto de BIMserver.center. Defina el edificio en su situación inicial (no mejorada).

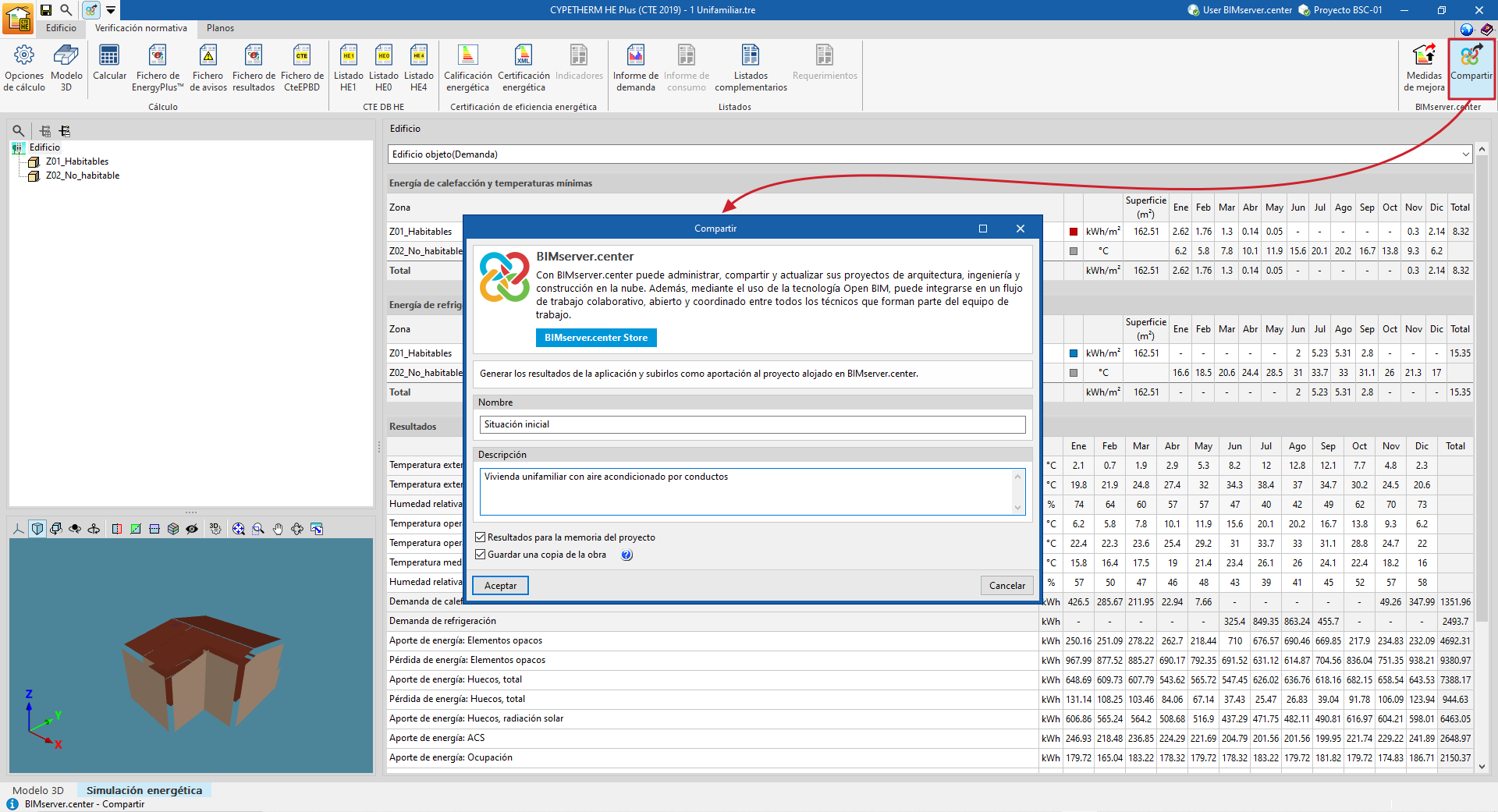

2. Pase a la pestaña "Verificación normativa" y realice el cálculo. Después, pulse sobre el botón "Compartir" de la parte superior derecha. Escriba un nombre para la aportación (por ejemplo, Situación inicial) y una referencia descriptiva. Pulse en "Aceptar".
De esta forma, se generará una primera aportación en el proyecto de BIMserver.center al que estuviera vinculado la obra con la información del desempeño energético de la situacion inicial.
Si se activa la opción "Guardar una copia de la obra", se guardará un fichero comprimido en formato CYP con la información del modelo en el momento de la exportación. Esta copia de seguridad se guarda en una carpeta con el nombre de la obra y la extensión _bak situada en la ruta donde esté alojada la obra (por defecto, C:\CYPE Ingenieros\Proyectos\CYPETHERM HE Plus (CTE 2019)\nombreobra_bak ).
Cada vez que se utiliza la opción "Compartir" marcando esta opción, se generará un nuevo fichero de seguridad en formato CYP en esta carpeta.

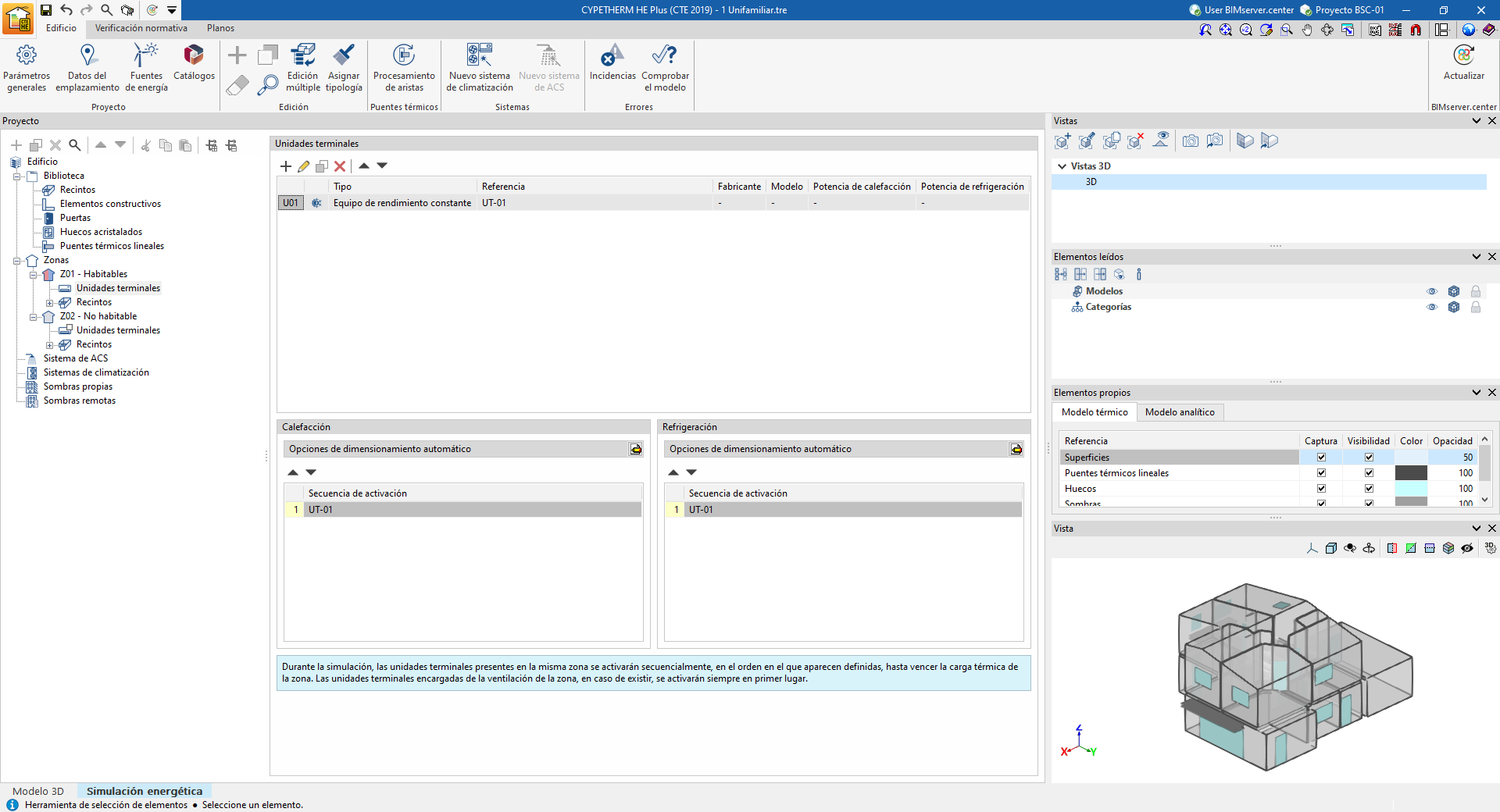

3. Vuelva a la pestaña "Edificio" e introduzca los cambios correspondientes al primer conjunto de medidas de mejora a estudiar.
Puede hacer esto en el mismo archivo por comodidad o, si lo desea, utilizar la opción "Guardar como" para generar un segundo fichero de CYPETHERM HE Plus con las modificaciones y así mantener el primer fichero sin cambios. En este segundo caso, deberá vincular ese segundo fichero al mismo proyecto de BIMserver.center.

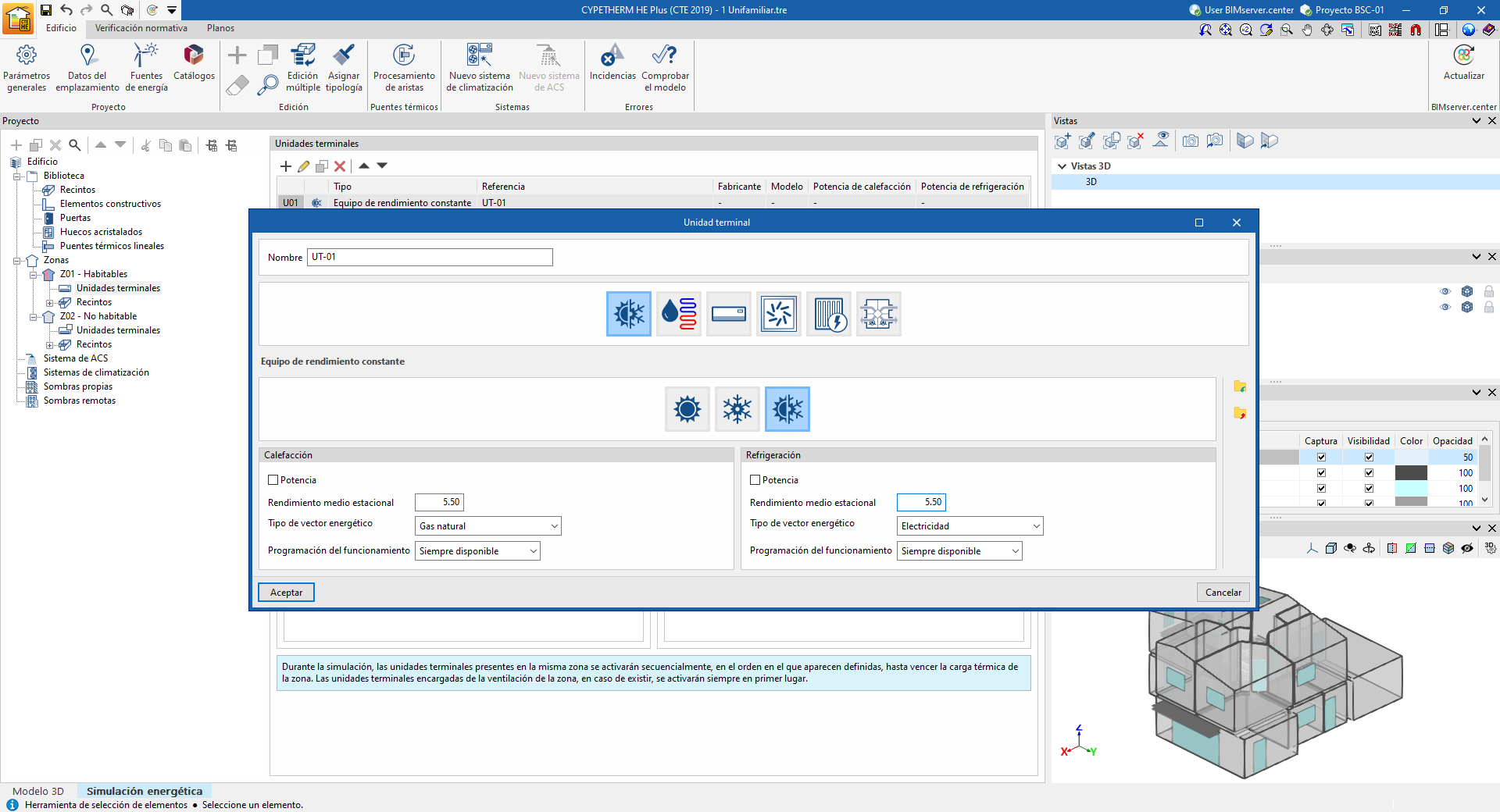

Introduzca todos los cambios deseados en la envolvente y/o en las instalaciones. Por ejemplo, se puede aumentar el rendimiento de los sistemas para simular una renovación de las instalaciones, y/o incorporar cambios en los elementos como las ventanas o las fachadas que componen la envolvente térmica.
4. De nuevo, pase a la pestaña "Verificación normativa" y realice el cálculo. Después, pulse sobre el botón "Compartir" de nuevo en la parte superior derecha. Escriba un nombre para la aportación (por ejemplo, "Medidas de mejora 1") y una descripción, distintos a los introducidos en exportaciones previas.
Pulse en "Aceptar".
De esta forma, se generará una segunda aportación en el proyecto de BIMserver.center al que estuviera vinculado la obra con la información del desempeño energético de la situación mejorada del edificio.
Si se ha activado la opción "Guardar una copia de la obra" también se generará un nuevo fichero CYP en la carpeta de copia de seguridad indicada, al igual que en la exportación de la situación inicial.
5. Puede repetir los pasos anteriores con todos y cada uno de los conjuntos de medidas de mejora a estudiar, volviendo a la pestaña "Edificio" (en la misma obra o en otra obra con otro nombre), recalculando, y realizando una exportación al mismo proyecto de BIMserver.center, generando una aportación con diferente nombre y descripción cada vez.

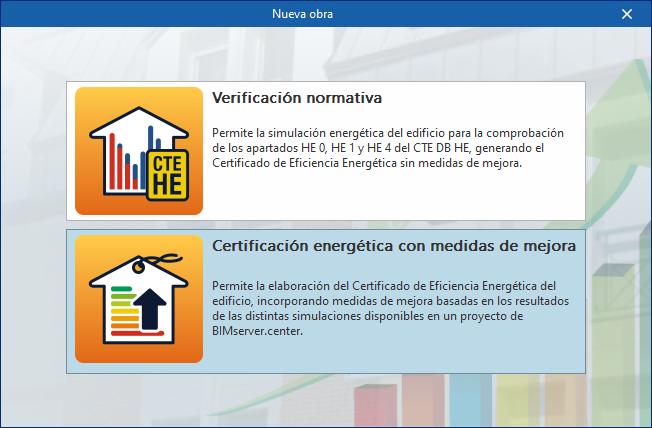

Una vez compartidas todas las aportaciones necesarias, abra CYPETHERM HE Plus y cree un archivo nuevo. Pulse sobre la opción "Certificación energética con medidas de mejora" al abrir una obra nueva. Después, vincúlese al mismo proyecto de BIMserver.center donde se haya volcado la información en los pasos previos.

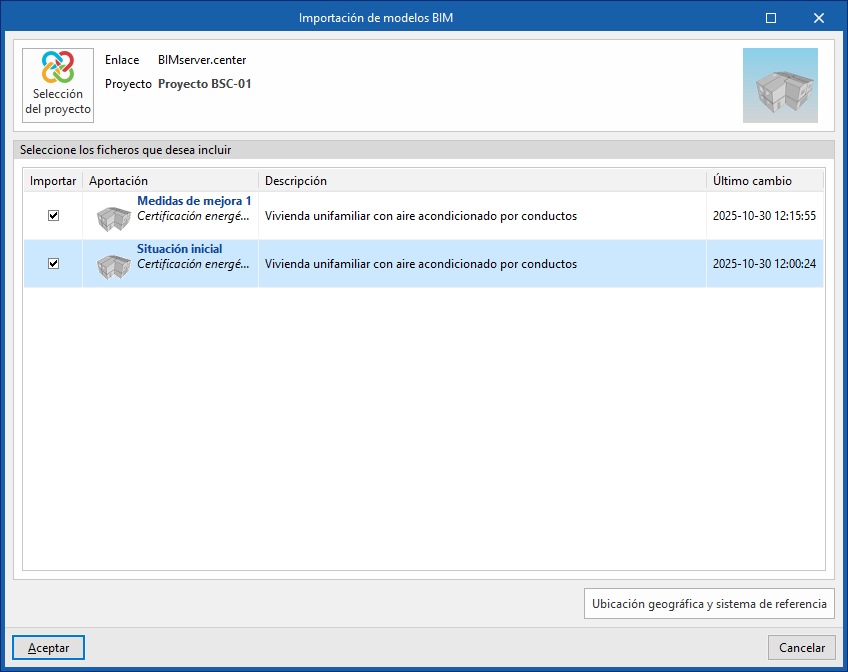

6. En el asistente de "Importación de modelos BIM", podrá activar la importación de la situación inicial y de cada una de las situaciones mejoradas marcando las casillas "Importar" a la izquierda.
7. Tras "Aceptar", el programa se abrirá mostrando una interfaz específica para la gestión de medidas de mejora. Podrá verificar en el navegador a la izquierda la existencia de una situación inicial y de varias situaciones mejoradas correspondientes a cada una las aportaciones importadas.

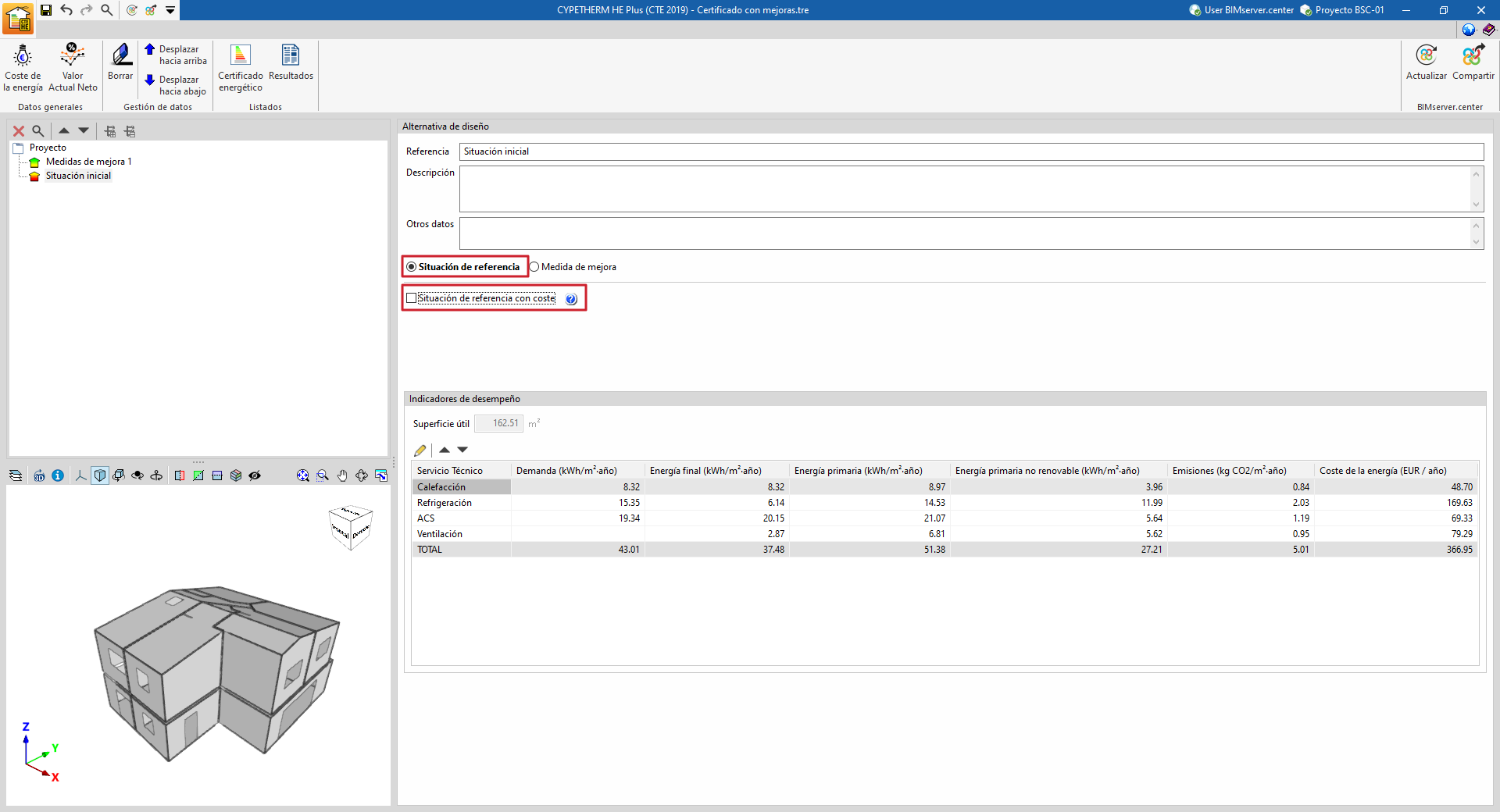

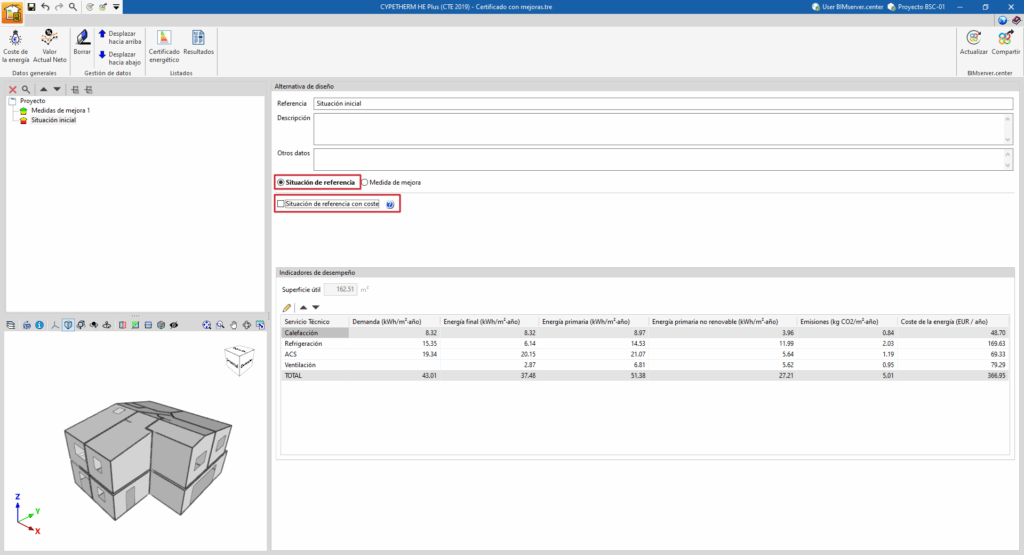

Aquí, puede seleccionar la situación inicial en dicho navegador y definirla como "Situación de referencia" marcando la opción correspondiente a la derecha.
Además, también a la derecha puede desactivar la casilla "Situación de referencia con coste" para contemplar una situación inicial existente. Esta casilla permite la comparación entre diferentes alternativas de diseño del edificio, en lugar de comparar la situación inicial existente y las situaciones mejoradas.

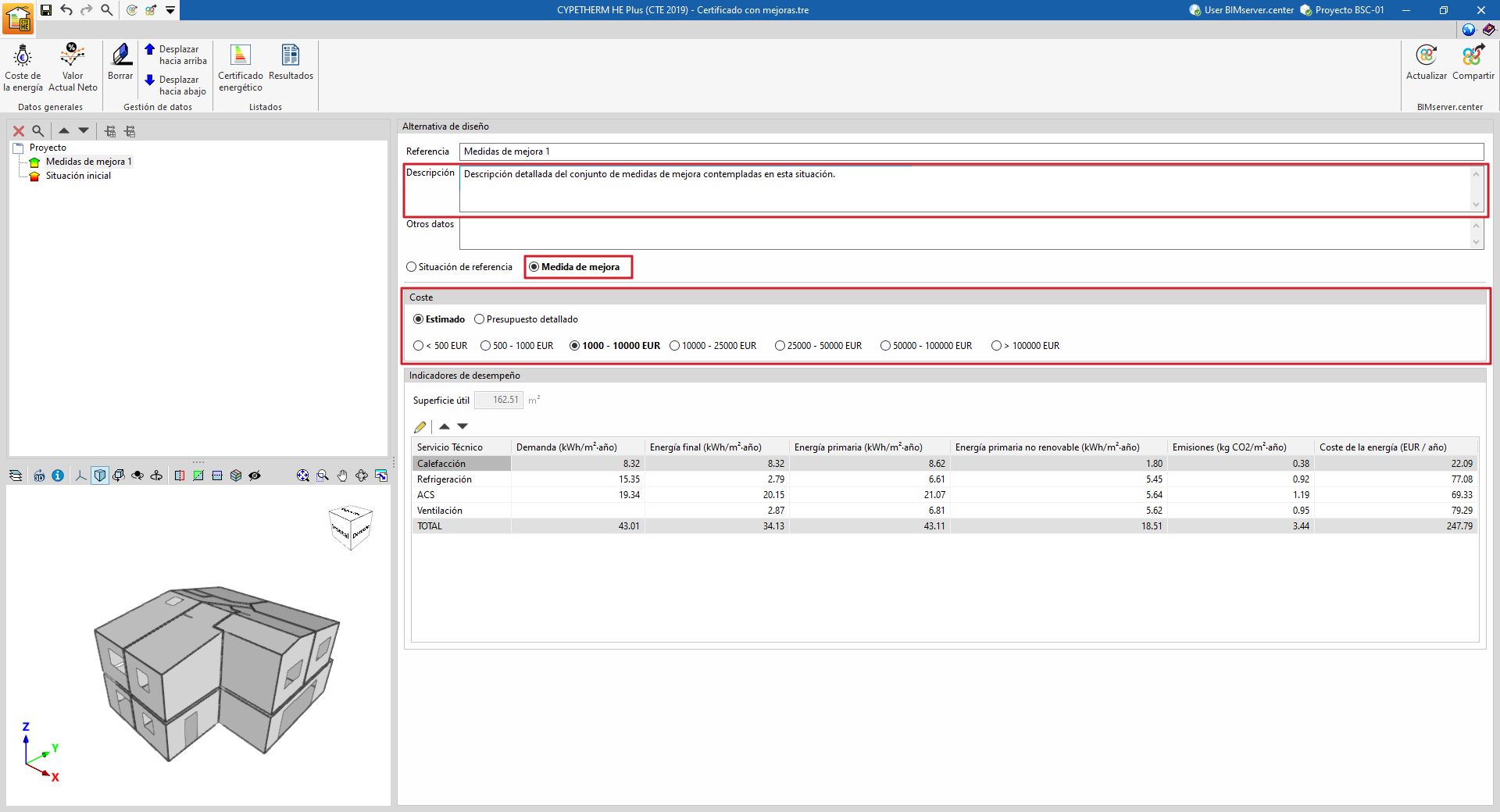

8. Seleccione cada una de las situaciones mejoradas en el navegador y asegúrese de que cada una de ellas está definida como "Medida de mejora" marcando la opción correspondiente a la derecha.
También se debe escribir una descripción detallada del conjunto de medidas de mejora contemplados en cada situación en el campo "Descripción".
Después, deberá introducir el "Coste" del conjunto de medidas de mejora seleccionado. Esto puede hacerse mediante un coste "Estimado" (para lo cual se deberá elegir uno de los tramos de coste disponibles) o mediante un "Presupuesto detallado". En este último caso, el programa ofrece una serie de campos donde se pueden definir los "Presupuestos", los "Costes asociados", los "Costes de mantenimiento" y las "Ayudas y subvenciones" relacionadas con la intervención.
9. A partir de aquí, puede utilizar el resto de funcionalidades de esta interfaz para obtener diferentes documentos.

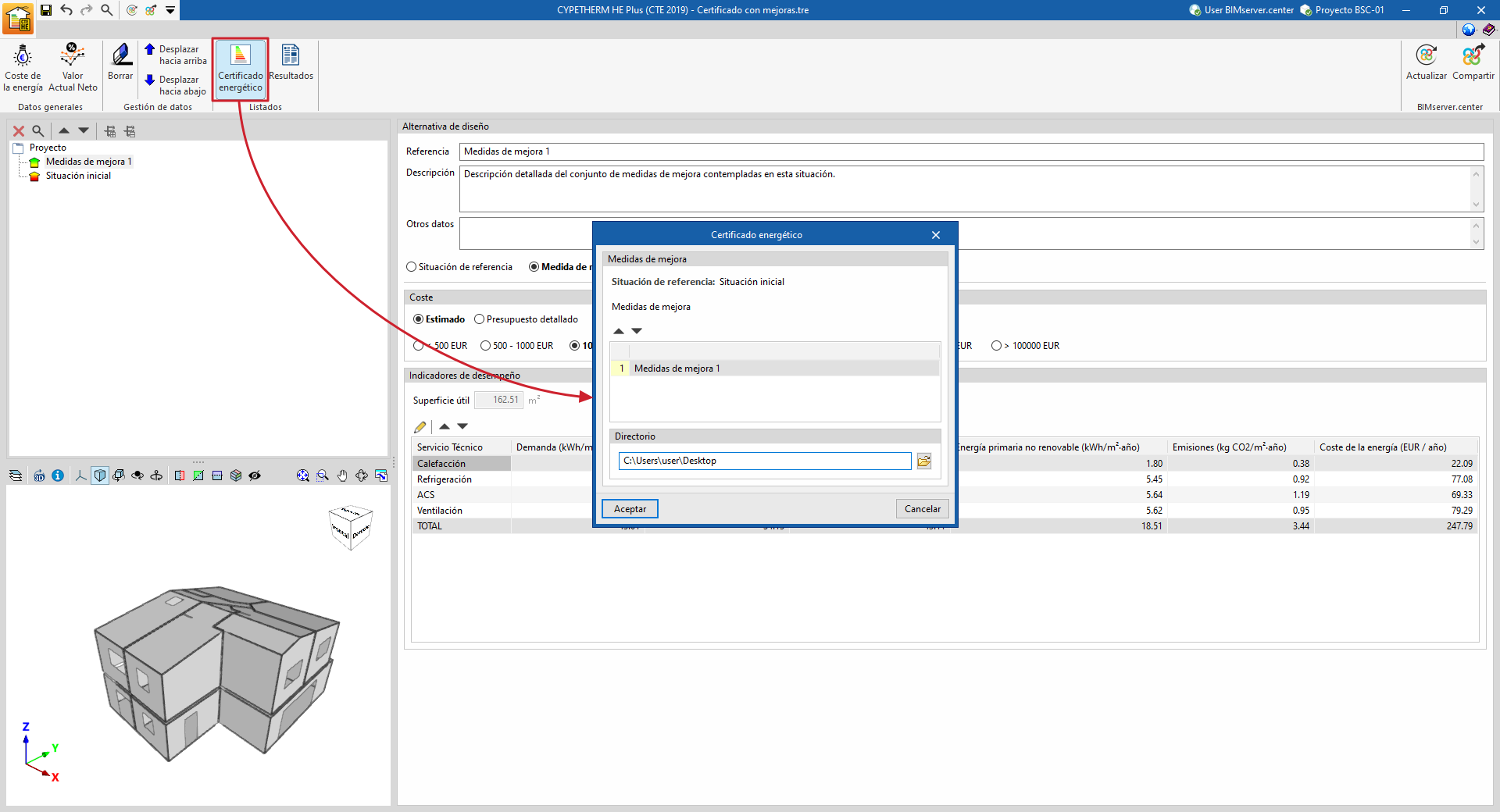

Para obtener el certificado energético incluyendo las medidas de mejora, se pulsa en "Certificado energético". En la ventana emergente, se define el orden en el que aparecerá cada conjunto de medidas de mejora, y se elige la ruta donde se alojará el certificado.

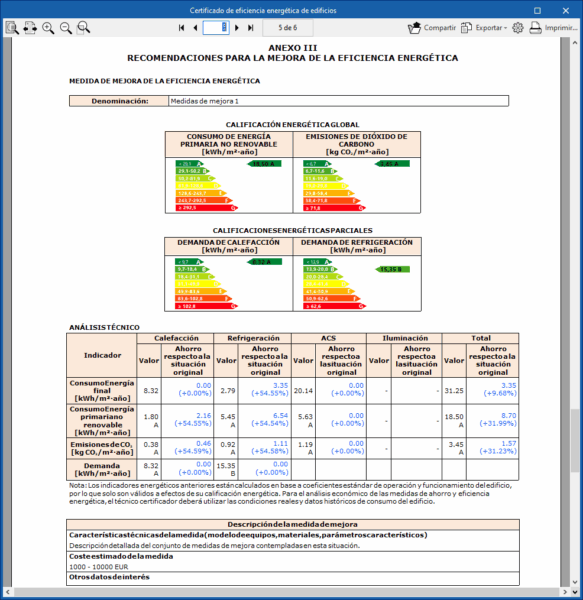

El certificado así obtenido mostrará las recomendaciones para la mejora de la eficiencia energética del edificio en el apartado correspondiente.
De forma adicional, desde la misma interfaz de CYPETHERM HE Plus, pulsando sobre la opción "Resultados" es posible obtener un "Estudio de medidas de mejora" con el análisis energético y económico de cada una de ellas, calculando el plazo de recuperación de la inversión mediante métodos de análisis estático o dinámico (si se han definido los parámetros correspondientes dentro de la opción "Valor Actual Neto").
