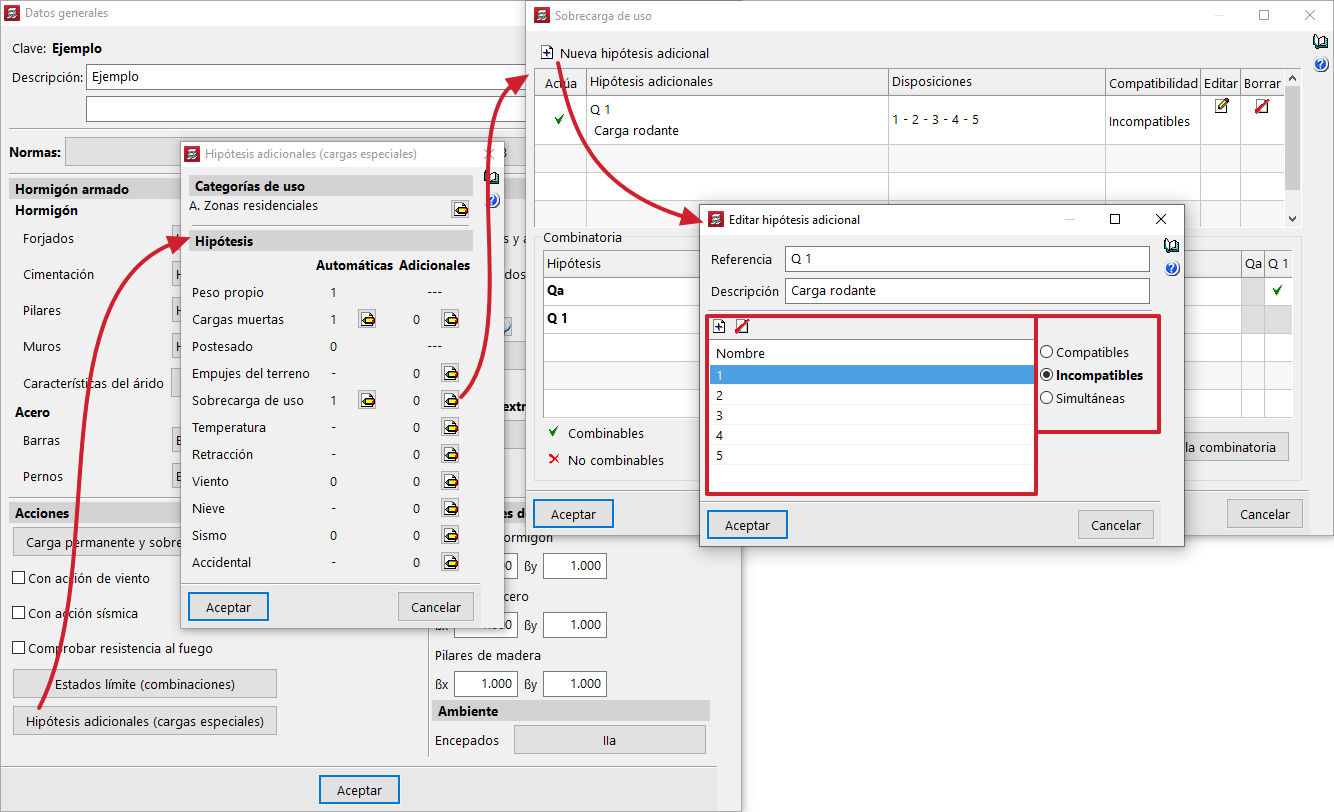

Para modelar cargas móviles en CYPECAD es necesario crear una hipótesis (o caso de carga) del tipo “Sobrecarga de uso” desde el menú “Obra” > “Datos generales”, activando la casilla “Con distintas disposiciones de cargas”.
Posteriormente, se define un conjunto de posiciones posibles de la carga rodante y se clasifican como “Compatibles” entre sí, “Incompatibles” entre sí o “Simultáneas”.
En el ejemplo de la imagen anterior se ha definido una hipótesis de una carga rodante con 5 posiciones. Todas ellas son incompatibles entre sí, es decir, la carga no puede considerarse en más de una posición al mismo tiempo.

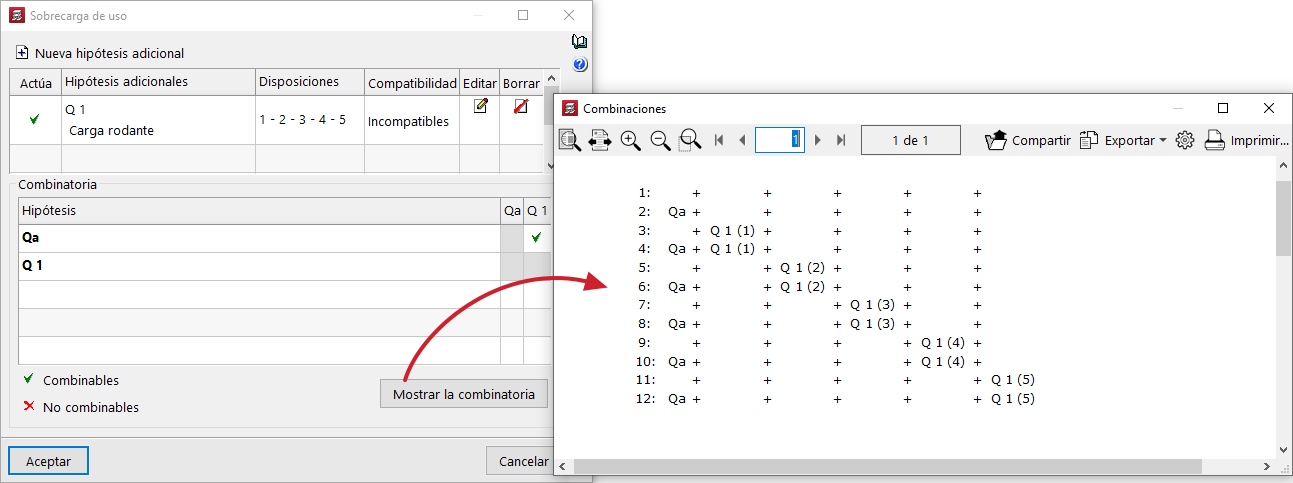

Una vez creada la hipótesis, se puede comprobar con la opción “Mostrar la combinatoria” que cada una de las posiciones serán consideradas de manera independiente durante el cálculo:
Una vez creada la hipótesis de carga, basta con modelar las cargas gráficamente desde el menú “Cargas”, en la pestaña “Entrada de vigas”. Las cargas rodantes se modelan de la misma manera que cualquier otra carga, ya sea puntual, lineal o superficial. Únicamente hay que asegurarse de atribuir correctamente la carga a la zona afectada:
