Cómo realizar la instalación del complemento de Arquímedes para Revit en la versión 2022.d y posteriores

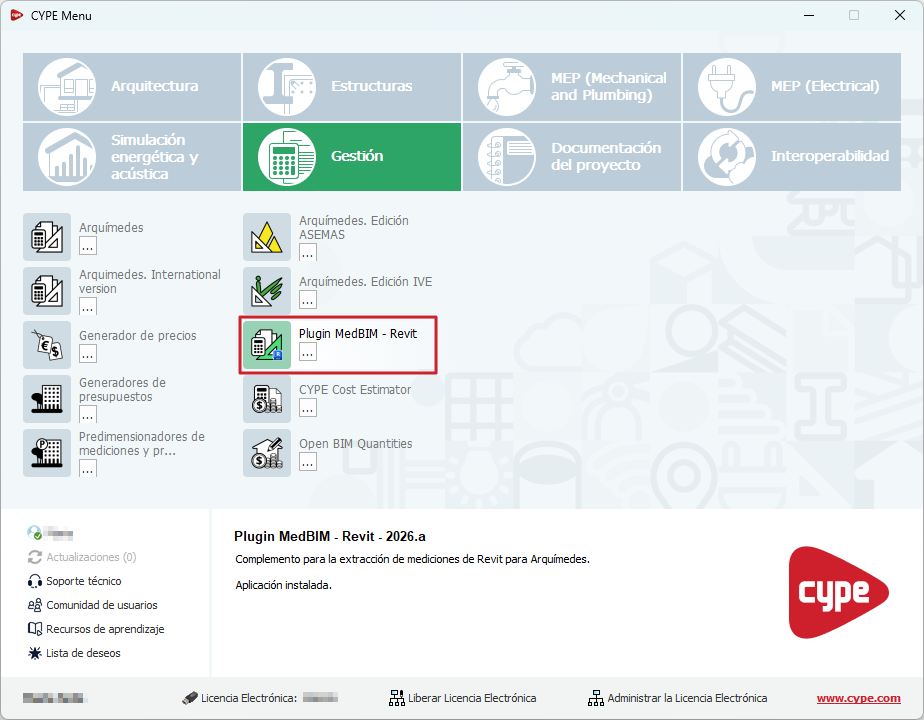

Desde la versión 2022.d, el instalador del complemento de Arquímedes para Revit (Mediciones BIM) se localiza en el menú de programas de CYPE, en el bloque Gestión:

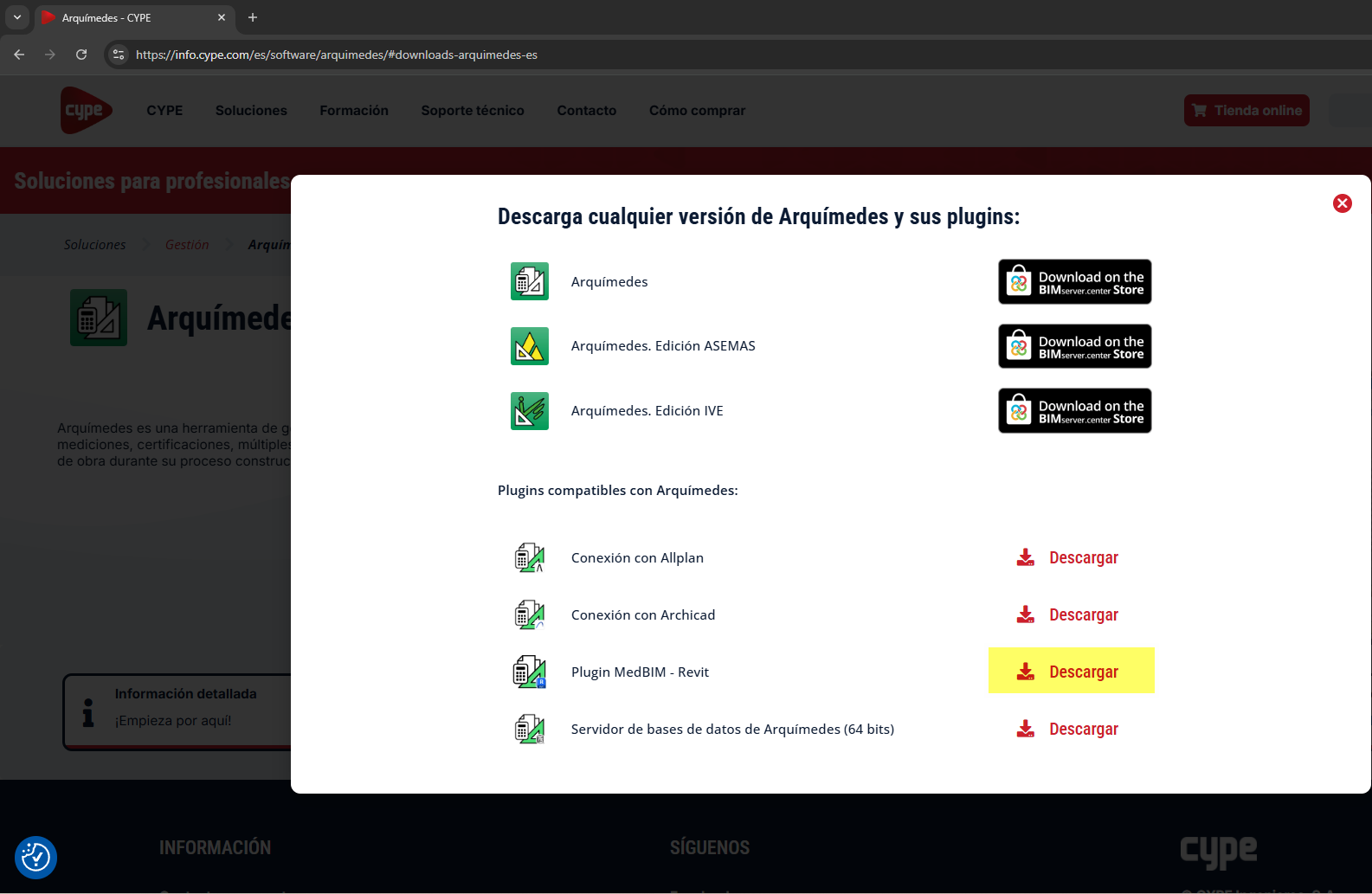

La instalación también se puede realizar pulsando sobre el fichero ejecutable Instalar Plugin MedBIM – Revit.exe disponible en la carpeta de descarga de la versión. Por defecto, en la versión 2022.d, se encuentra en la siguiente ruta:

C:\CYPE Ingenieros\Descarga versión 2022.d\CYPE\x64\Instalación en español\Instalar programas sueltos

Se recomienda en ambos casos ejecutar los ficheros con la opción del botón derecho del ratón Ejecutar como administrador, tanto si se instala el complemento desde el menú de programas de CYPE (que corresponde al fichero CYPE 2022 (Castellano).exe) o desde Instalar Plugin MedBIM – Revit.exe. Así, el complemento se instala directamente.

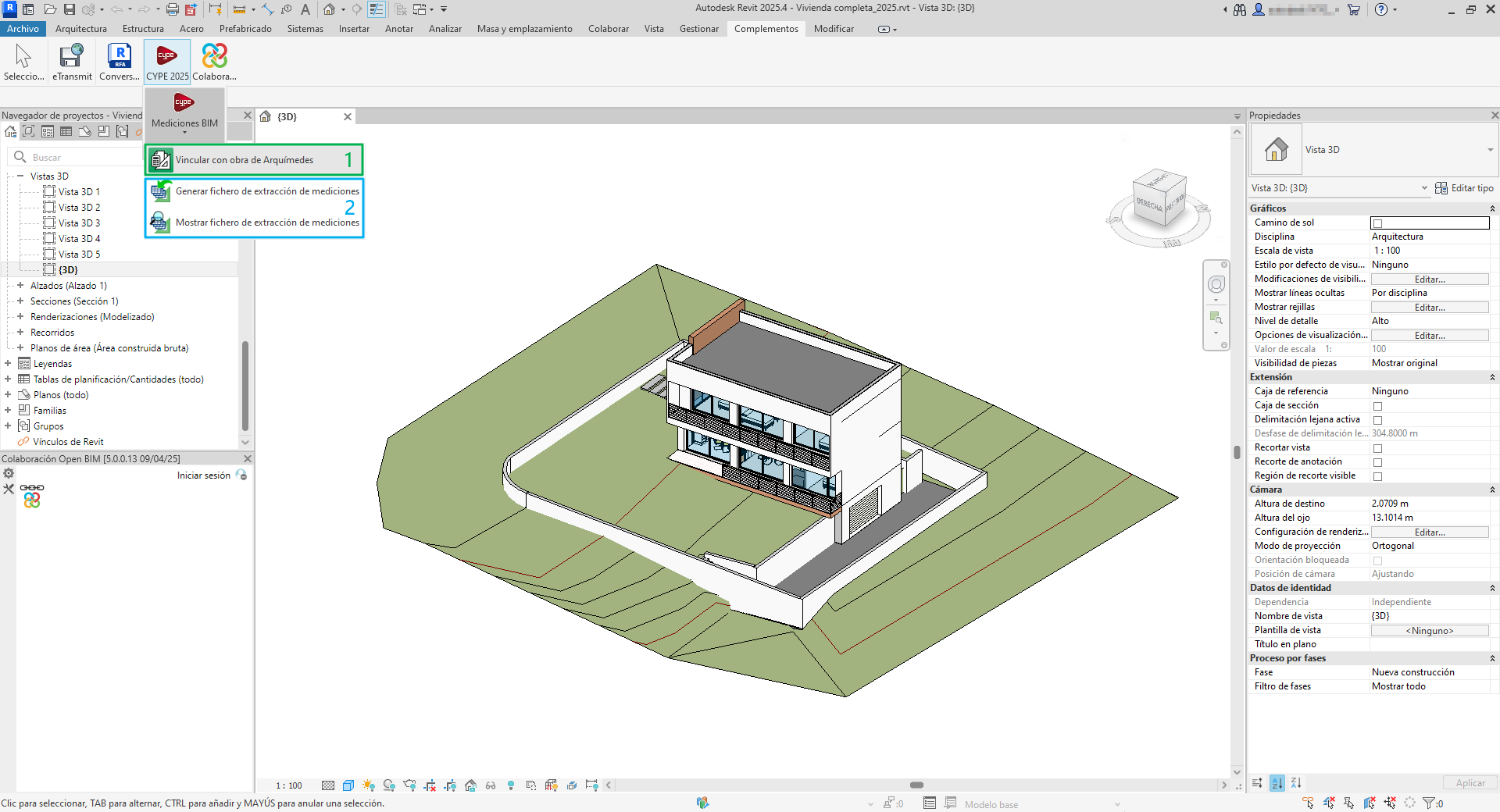

De esta forma, se instala solamente la parte que se necesita en Revit para emplear las opciones Generar fichero de extracción de mediciones y Mostrar fichero de extracción de mediciones, sin necesidad de disponer de Arquímedes en la máquina. Sería el caso de las opciones del recuadro 2 de la siguiente imagen.

Cualquier usuario de Revit que tenga instalado el complemento de Arquímedes para Revit (Mediciones BIM) podrá generar un fichero .mcsv para que otro usuario con licencia de Arquímedes y de su módulo Presupuesto y medición de modelos BIM pueda extraer la medición del modelo BIM importando el fichero tipo mcsv desde Arquímedes. Para ello, puede utilizar la opción del menú Archivo > Conexión con Revit > Importar fichero de extracción de mediciones de Revit.

Sin embargo, para poder emplear la opción Vincular con obra de Arquímedes, una vez instalado el Plugin MedBIM – Revit, es necesario abrir Arquímedes. De esta forma, en Revit se activa la opción Vincular con obra de Arquímedes. Esta opción se señala en el recuadro 1 de la imagen.

En caso de no detectarse la versión de Revit instalada en la máquina, se aconseja ejecutar el instalador sin permisos de administrador, tanto si se hace desde el menú de CYPE (fichero CYPE 2022 (Castellano).exe) como desde Instalar Plugin MedBIM – Revit.exe.

Después, desde el cuadro de diálogo Estado de la instalación del complemento ‘Mediciones BIM’ que se abre, se procede a elegir la versión de Revit e instalar la que corresponda.

Para realizar la instalación del complemento de Arquímedes para Revit (Mediciones BIM) de versiones anteriores a la versión 2022.d, puede consultar el siguiente enlace: No aparece el complemento de Arquímedes en Revit. ¿Qué sucede?
