Los siguientes programas de CYPE admiten la introducción o simulación de hidrantes para la realización de diferentes comprobaciones y cálculos:
1. CYPEFIRE permite la introducción de hidrantes a efectos de la comprobación del requerimiento de su disposición en los diferentes sectores de incendio o locales de riesgo definidos en el proyecto. Sin embargo, no realiza el cálculo hidráulico de la red de hidrantes.

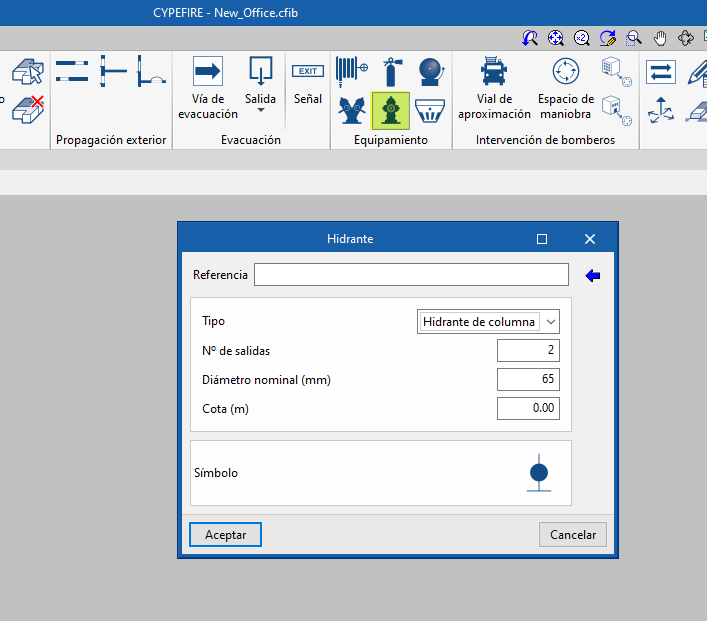

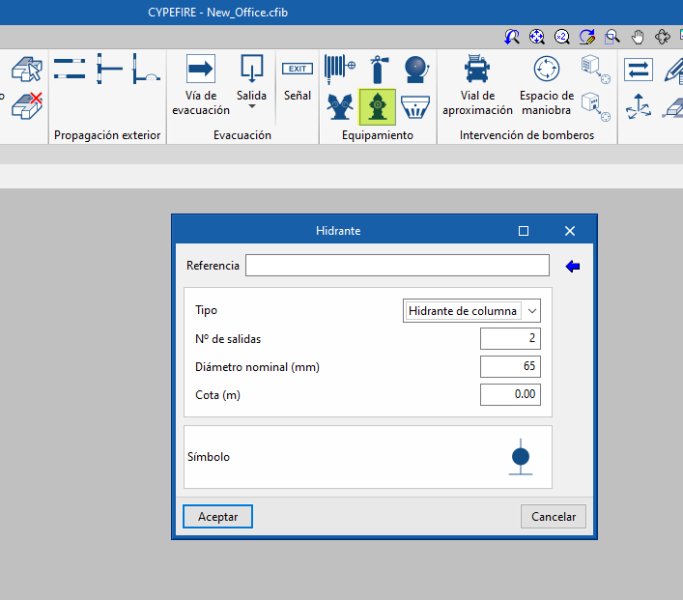

Para introducir los hidrantes en el modelo, utilice la opción "Hidrante" del bloque "Equipamiento" de la barra de herramientas superior:
La configuración del requerimiento de disposición de hidrantes puede realizarse en "Opciones generales > Comprobaciones aplicables a los sectores de incendio" y en "Comprobaciones aplicables a los locales de riesgo":
2. De forma similar, CYPECAD MEP permite la introducción de hidrantes exteriores en la pestaña "Incendio" a efectos de la comprobación del requerimiento de su disposición en los diferentes sectores de incendio definidos en el proyecto. Al igual que CYPEFIRE, no realiza el cálculo hidráulico de la red de hidrantes.
Para introducirlos, utilice la opción "Instalación > Elementos de protección contra incendios > Hidrante exterior":
Para realizar el cálculo hidráulico de la red de hidrantes, dispone de las siguientes opciones:
3. CYPE Water Supply es un programa de cálculo de infraestructuras urbanas de abastecimiento de agua que permite la definición de redes malladas y ramificadas.
Este programa admite la introducción libre de hipótesis, entre las que se pueden encontrar las hipótesis de activación de hidrantes. Después, en los nudos de consumo, se puede definir un caudal para cada una de las hipótesis de hidrantes:
4. Por su parte, CYPEFIRE Hydraulic Systems desde su versión 2024.a permite la introducción de emisores.
Los emisores permiten el cálculo y comprobación hidráulica de cualquier elemento de extinción de incendios que forme parte de una instalación (en la que pueden incluirse los hidrantes), sin depender de las restricciones geométricas e hidráulicas de los rociadores y bocas de incendio que ya existían en versiones anteriores del programa.
CYPEFIRE Hydraulic Systems no realiza ninguna comprobación sobre los emisores, pero gracias al motor de cálculo EPANET, es capaz de realizar el cálculo hidráulico del sistema diseñado y, sobre la propia interfaz del programa, es posible visualizar los datos obtenidos de caudal y presión para cada uno de los emisores introducidos.
5. Por último, CYPEPLUMBING Water Systems ofrece herramientas para la definición libre de instalaciones de suministro de agua interiores de los edificios.
Aunque esté enfocado a este tipo de instalaciones, el programa permite realizar cálculos hidráulicos genéricos con los parámetros que estime el usuario, siempre y cuando la instalación sea ramificada y no mallada.
Así, desde "Opciones generales > Consumo" podría crearse un consumo genérico indicando el caudal y presión a satisfacer en un hidrante.
El programa puede dimensionar la tubería que lo alimente siguiendo los parámetros hidráulicos que imponga el usuario, que pueden definirse de acuerdo a los requisitos de una instalación de estas características (pérdida de presión admisible, pérdidas de presión localizadas, caudal y presión requeridos, etc.).
