Dans CYPECAD, importez des fichiers texte (en colonnes ou délimités par des virgules) afin de générer la fondation à partir de données exportées depuis un tableur ou d’autres logiciels (par exemple TRICALC).
1) Préparer les fichiers à importer
Actuellement, l’importation se fait via des fichiers .asc dont le format repose sur trois fichiers :
À partir de ces fichiers, importez :
- les hypothèses simples de charge,
- les efforts dans les amorces pour chaque hypothèse simple,
- les sections des poteaux aux amorces.
2) Regrouper les fichiers dans un même dossier

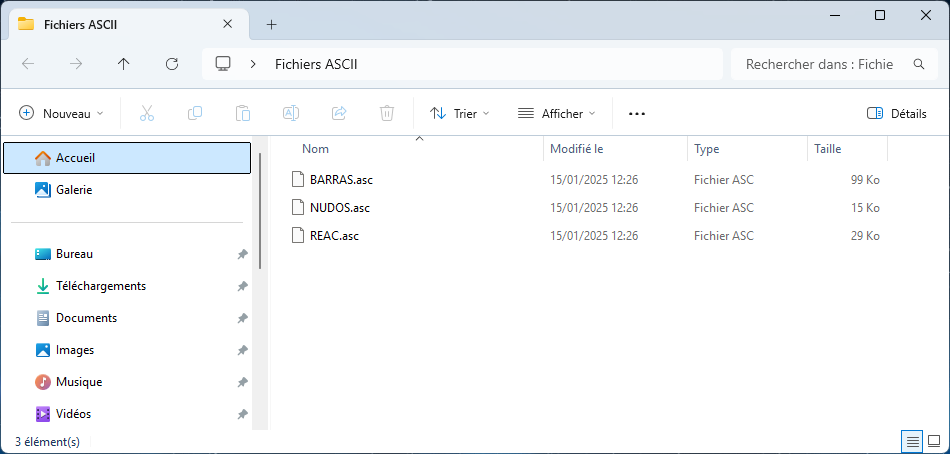

Enregistrez les trois fichiers 'BARRAS.asc', 'NUDOS.asc' et 'REAC.asc' dans un même dossier (un seul répertoire d’importation).
3) Lancer l’importation dans CYPECAD

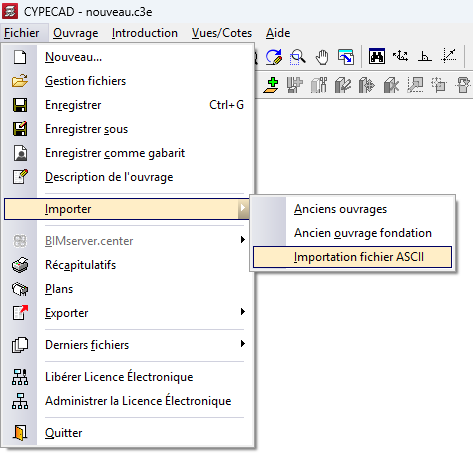

- Ouvrez le menu 'Fichier'.
- Allez dans 'Importer'.
- Sélectionnez 'Importation fichier ASCII'.
4) Créer l’ouvrage et choisir le répertoire

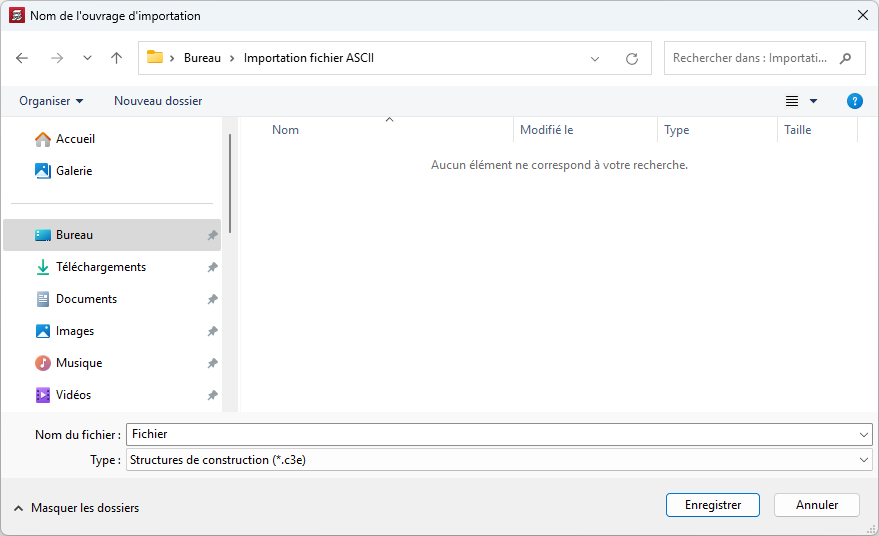

- Renseignez le nom de l’ouvrage à créer lorsque la fenêtre le demande.

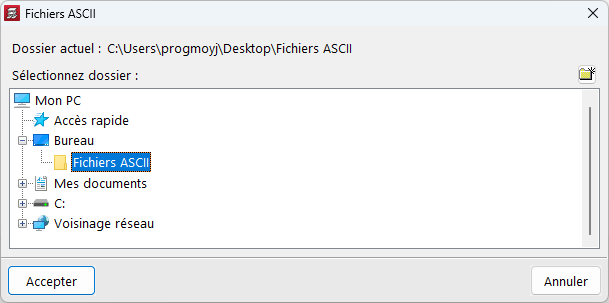

- Sélectionnez ensuite le répertoire qui contient les fichiers .asc.

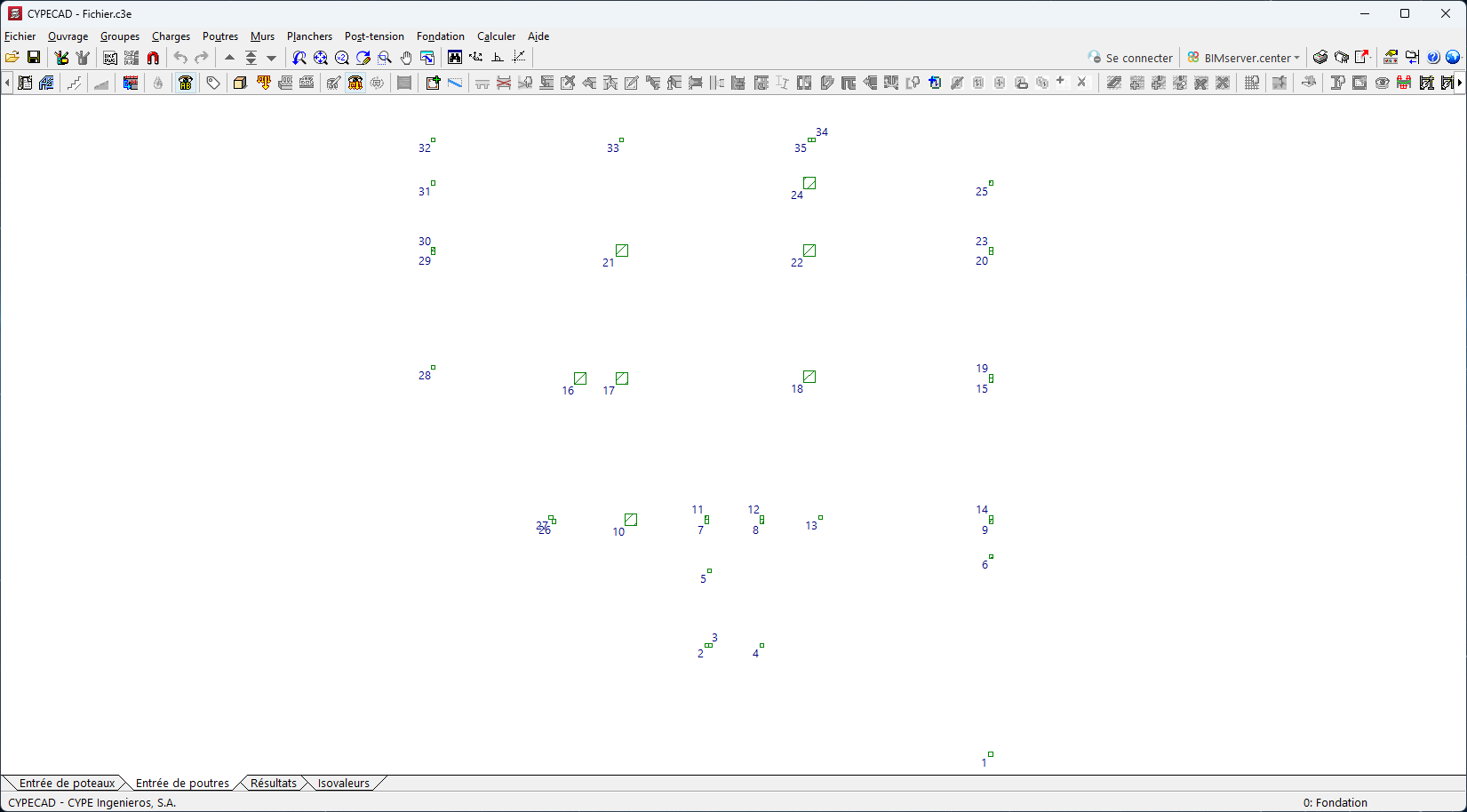

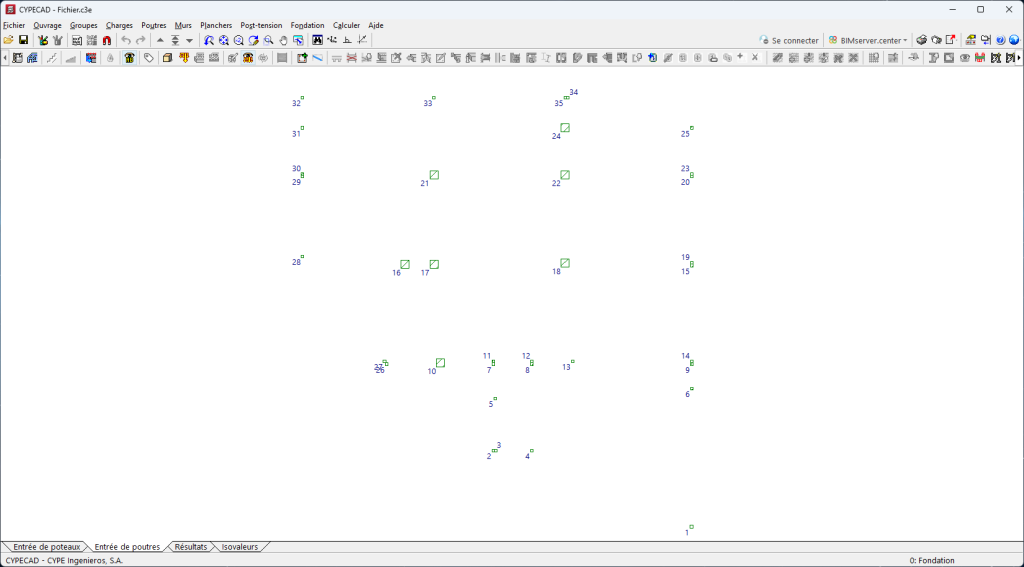

5) Résultat après importation
Après l’importation, le logiciel :
- affiche les sections des amorces,
- génère automatiquement les hypothèses de charge,
- crée les charges en tête des amorces.
À partir de cette étape, introduisez les éléments de fondation souhaités, puis lancez le calcul de l’ouvrage.
