O programa IFC Builder permite ao introduzir o muro de cave, indicar se parte do muro está em contacto com o exterior. No seguinte exemplo, indicam-se os passos necessários a executar.

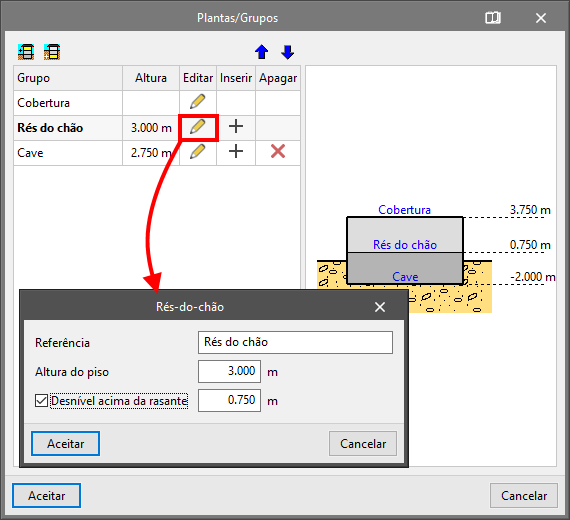

Em primeiro lugar, a partir do menu “Obra” > “Plantas/Grupos” define-se como “Cave” a planta que está em contacto com o terreno e estabelece um desnível positivo para a planta imediatamente superior.
Neste exemplo foi definido um desnível de 75 cm, considerando que a planta Rés do chão está acima da rasante 75 cm, e assim parte da Cave estará em contacto com o exterior.
Depois deste primeiro passo pode começar a modelar.

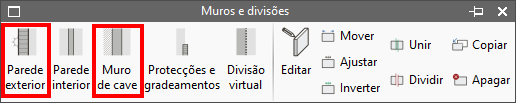

Situando-se na planta “Cave”, no menu “Elementos” > “Muros e divisões”, utilizam-se os comandos “Parede exterior” e “Muro de cave”.
Nota: ao utilizar o comando "Muro de cave" é possível ativar o separador "Parte exporta ao exterior", dessa forma o programa interpreta que esse muro estará exposto parcialmente ao exterior, sendo altura de exposição o valor anteriormente definido na opção "Desnível acima da rasante" do comando “Plantas/Grupos”.

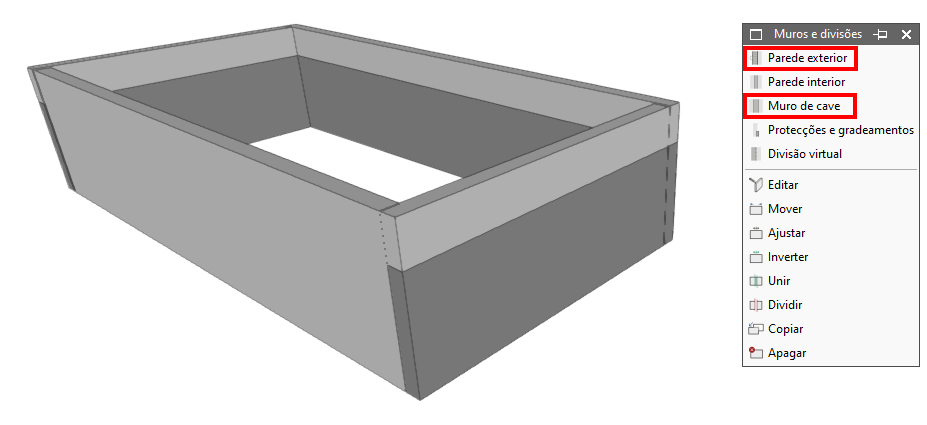

Visualizam-se seguidamente os três muros parcialmente expostos ao exterior e uma parede exterior. Os muros de cave e a parede exterior representam-se a cores diferentes na vista 3D.
Neste exemplo foram definidos três tramos de “Muro de cave” considerando que estão parcialmente em contacto com o terreno. O quarto tramo foi definido como "Parede exterior" com o objetivo de considerar em contacto com o exterior.
Cabe destacar que para um terreno plano não existe nenhum problema de definição. Relativamente, a um terreno com inclinação (como o deste exemplo), não é possível definir a zona em contacto com o terreno como uma superfície “triangular”. Uma solução simples consistia em calcular manualmente a superfície implicada e dividir as fachadas em duas partes: uma parte permanecerá definida como “Muro de cave” (com uma superfície de contacto retangular equivalente à superfície total do triângulo) e a outra parte passará a estar definida como "Parede exterior".
