Cómo exportar de CYPECAD y CYPE 3D a CYPE Connect

Desde la versión 2021.f, los programas de cálculo de estructuras CYPECAD y CYPE 3D son capaces de exportar la información de los esfuerzos calculados en los extremos de los elementos metálicos (vigas, pilares y barras de estructuras 3D integradas) para que sean utilizados en el cálculo de uniones por CYPE Connect y StruBIM Steel.

El proceso para exportar la información de CYPECAD o CYPE 3D e importarla en CYPE Connect es el siguiente:

Registro en BIMserver.center e instalación de CYPE Connect

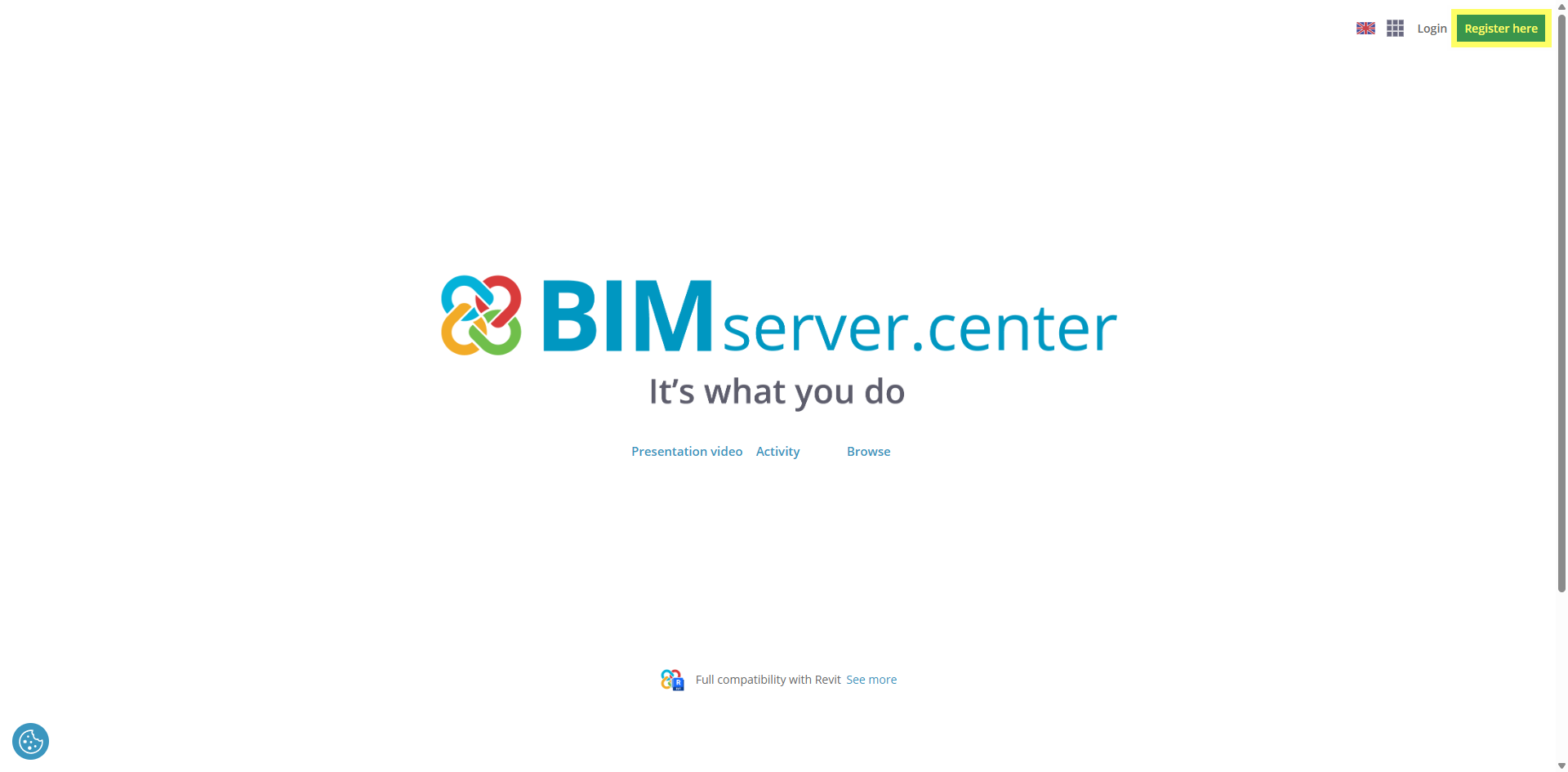

El primer paso, si aún no se ha hecho, es el registro y creación de cuenta en BIMserver.center. Esta plataforma web, desarrollada por CYPE, permite el intercambio de información entre programas. El registro es gratuito y exige únicamente un correo y una contraseña.

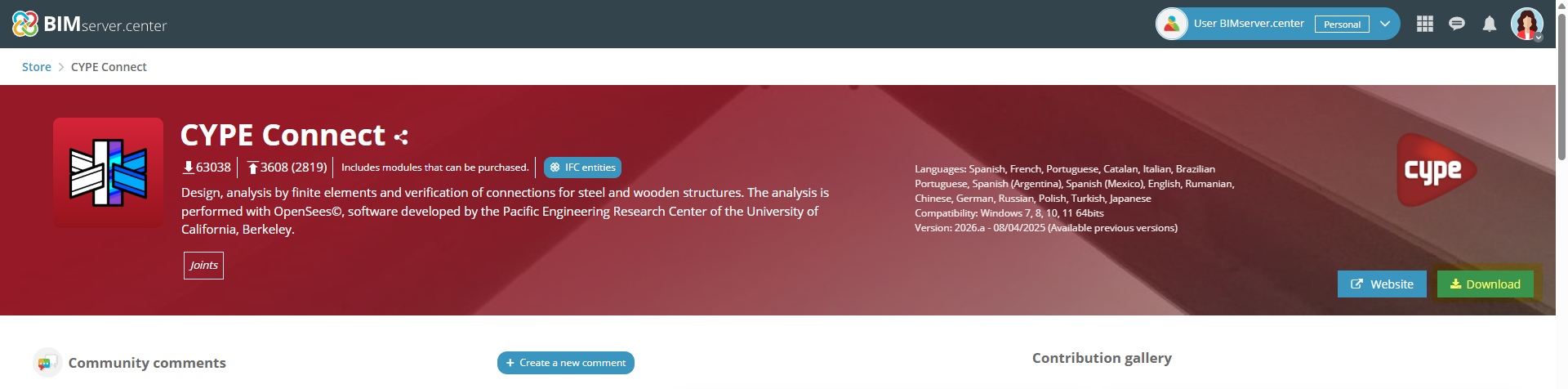

Después, se descarga e instala CYPE Connect desde BIMserver.center Store.

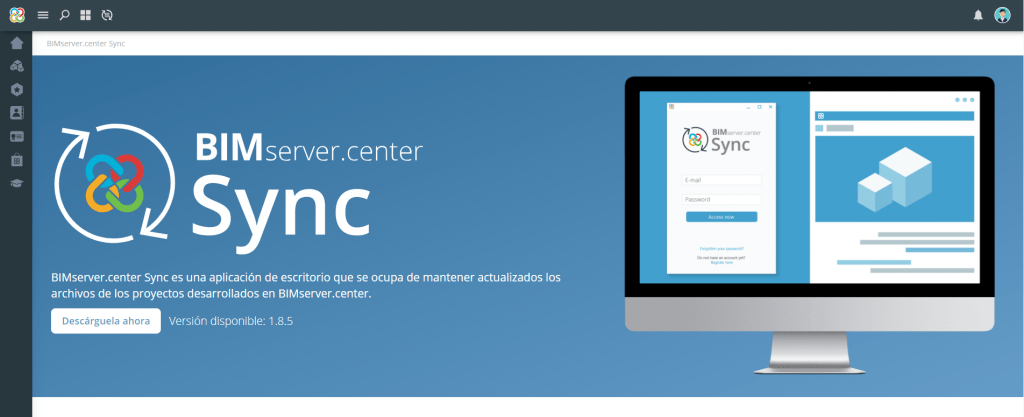

El proceso de instalación de CYPE Connect permite la instalación simultánea del sincronizador BIMserver.center Sync. Se trata de una aplicación de escritorio que mantiene actualizados los archivos de los proyectos desarrollados en BIMserver.center. Por comodidad, este programa también puede descargarse independientemente desde BIMserver.center.

Una vez instalado, BIMserver.center Sync es accesible desde la parte inferior derecha de la interfaz general de Windows. A partir de la versión 2022.e y 1.10.0 de BIMserver.center Sync, al registrarse en la cuenta de BIMserver.center dentro de la aplicación de CYPE vinculada a la plataforma, se identifica automáticamente dentro de BIMserver.center Sync. Para versiones precedentes es necesario identificarse en el sincronizador con el e-mail y la contraseña de la cuenta de BIMserver.center clicando en “Añadir cuenta de BIMserver.center”.

Exportación de CYPECAD a BIMserver.center

Después, se ejecuta CYPECAD o CYPE 3D. Nuevamente debe identificarse en la cuenta de BIMserver.center, se puede hacer de dos formas diferentes:

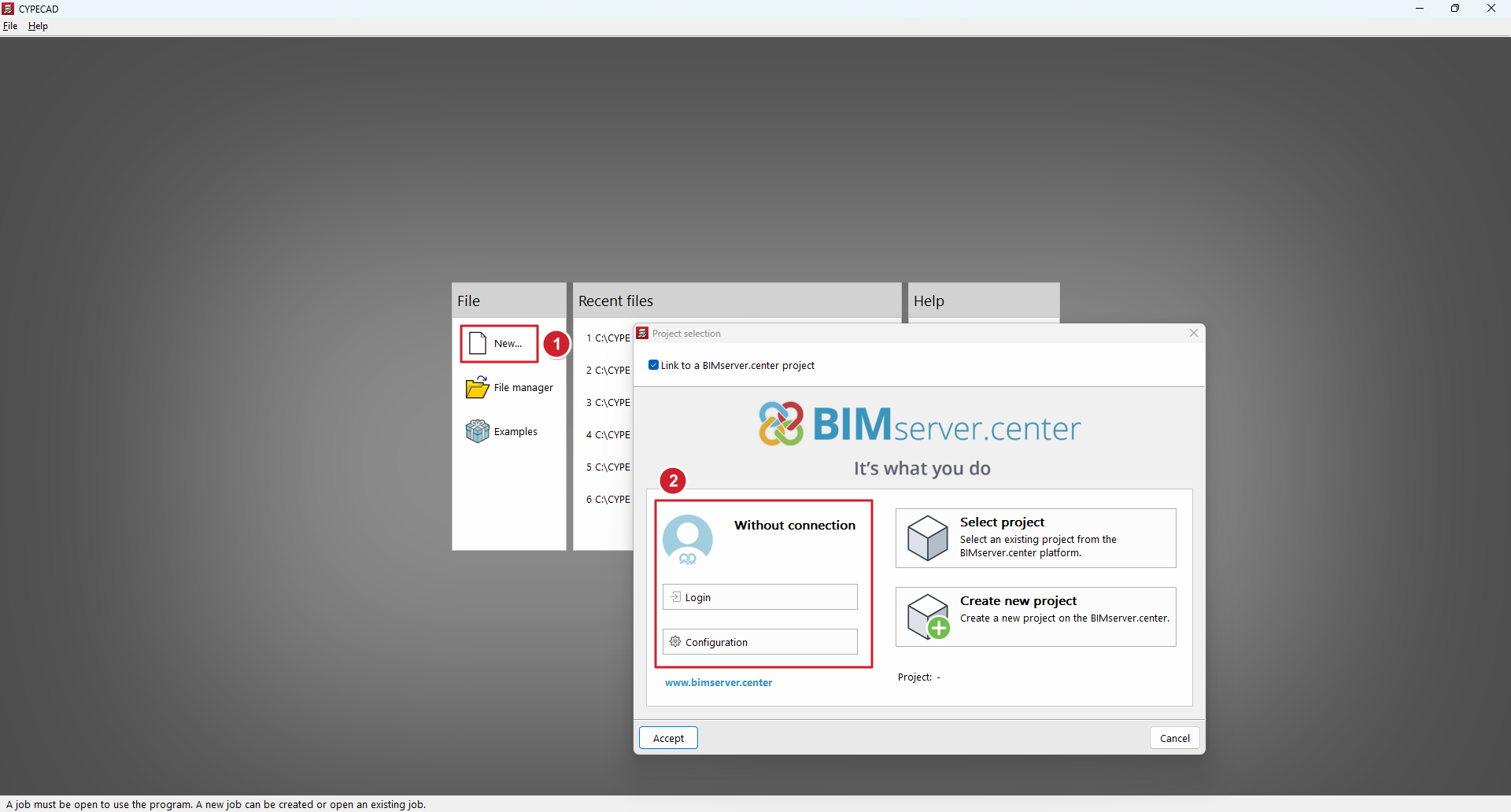

1. Al crear un nuevo proyecto se muestra la ventana de “Selección de proyecto” donde se podrá identificar con el “e-mail” y la “contraseña”.

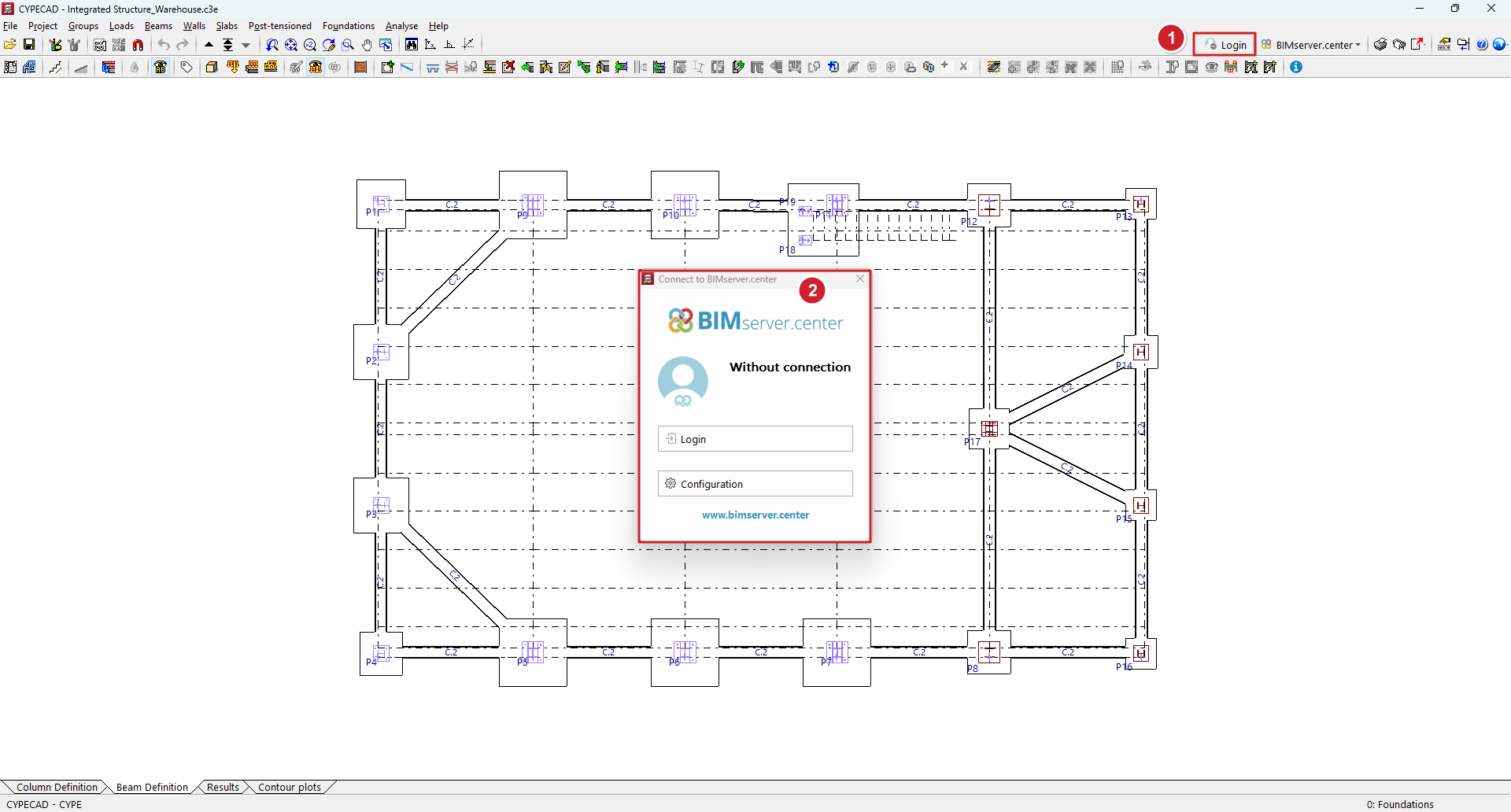

2. Dentro de un proyecto se pulsa sobre el botón “Conectar” arriba a la derecha de la barra de herramientas y en la ventana emergente se escribe el “e-mail” y la “contraseña”.

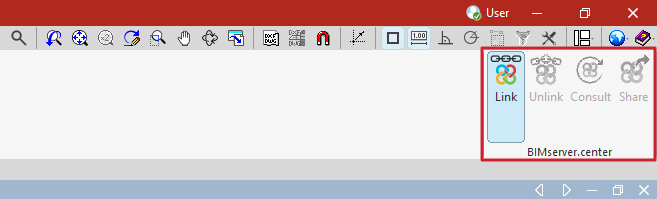

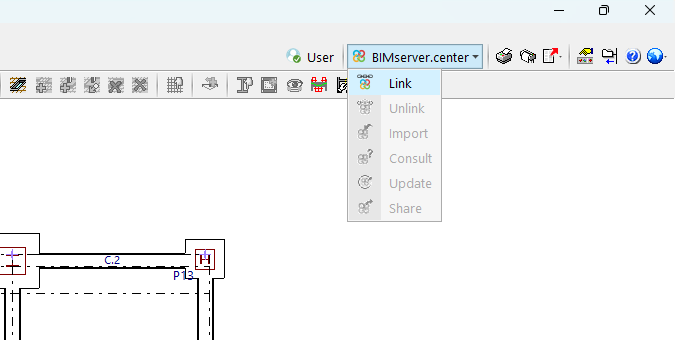

Desde el menú BIMserver.center, se puede utilizar el botón “Vincular” para relacionar la obra con un proyecto de BIMserver.center. En CYPECAD, este menú está situado en la parte superior derecha:

En CYPE 3D, el menú BIMserver.center se encuentra en la parte superior:

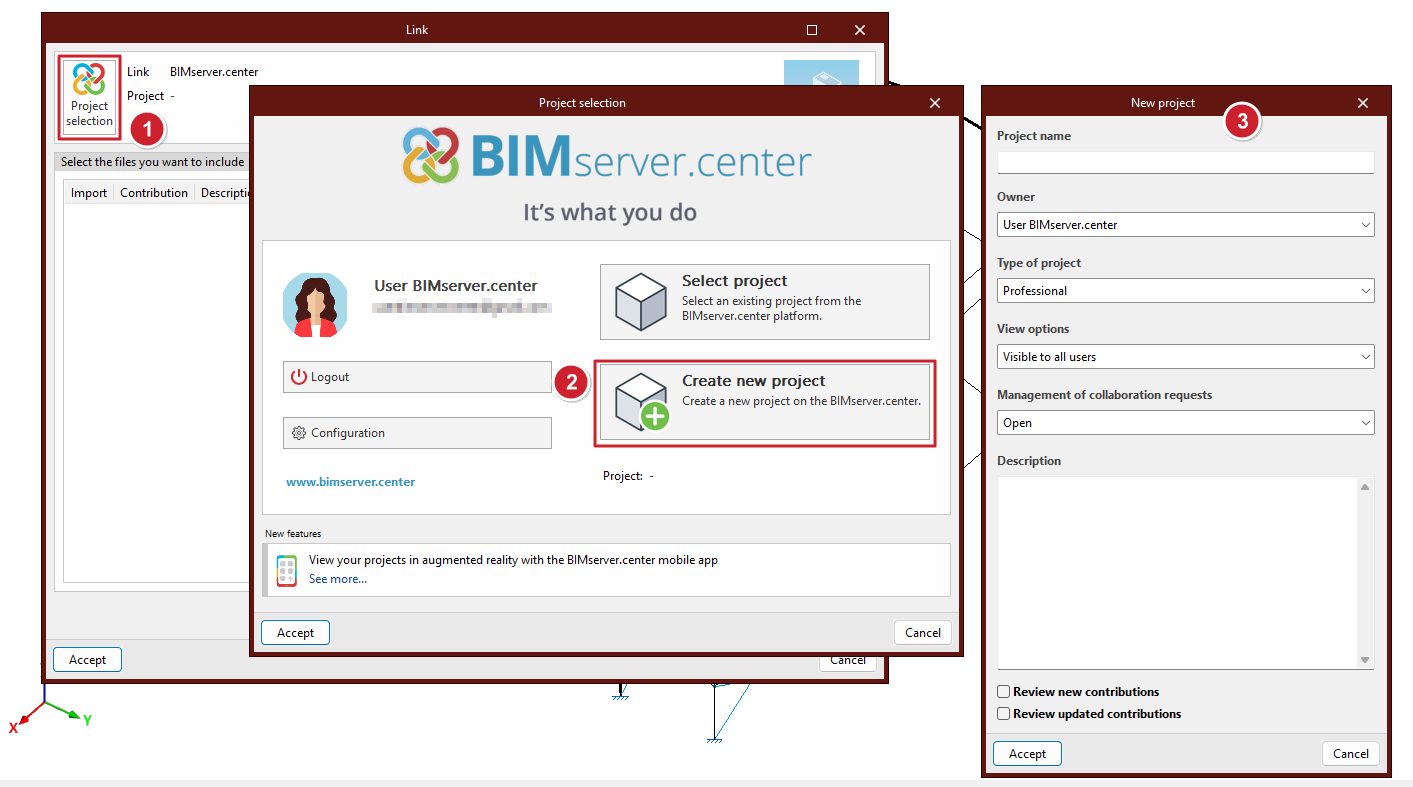

Después, en “Selección del proyecto“, es posible seleccionar un proyecto de BIMserver.center creado previamente, o utilizar “Crear nuevo proyecto” para hacerlo en este momento:

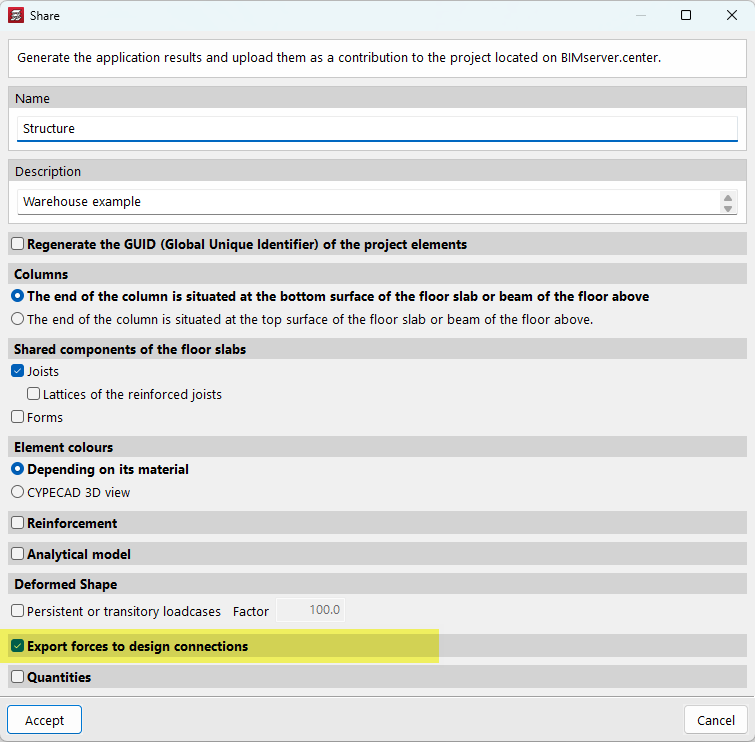

En la ventana de exportación del fichero en formato IFC, se marca la opción “Exportar los esfuerzos para el cálculo de las uniones“:

Importación en CYPE Connect

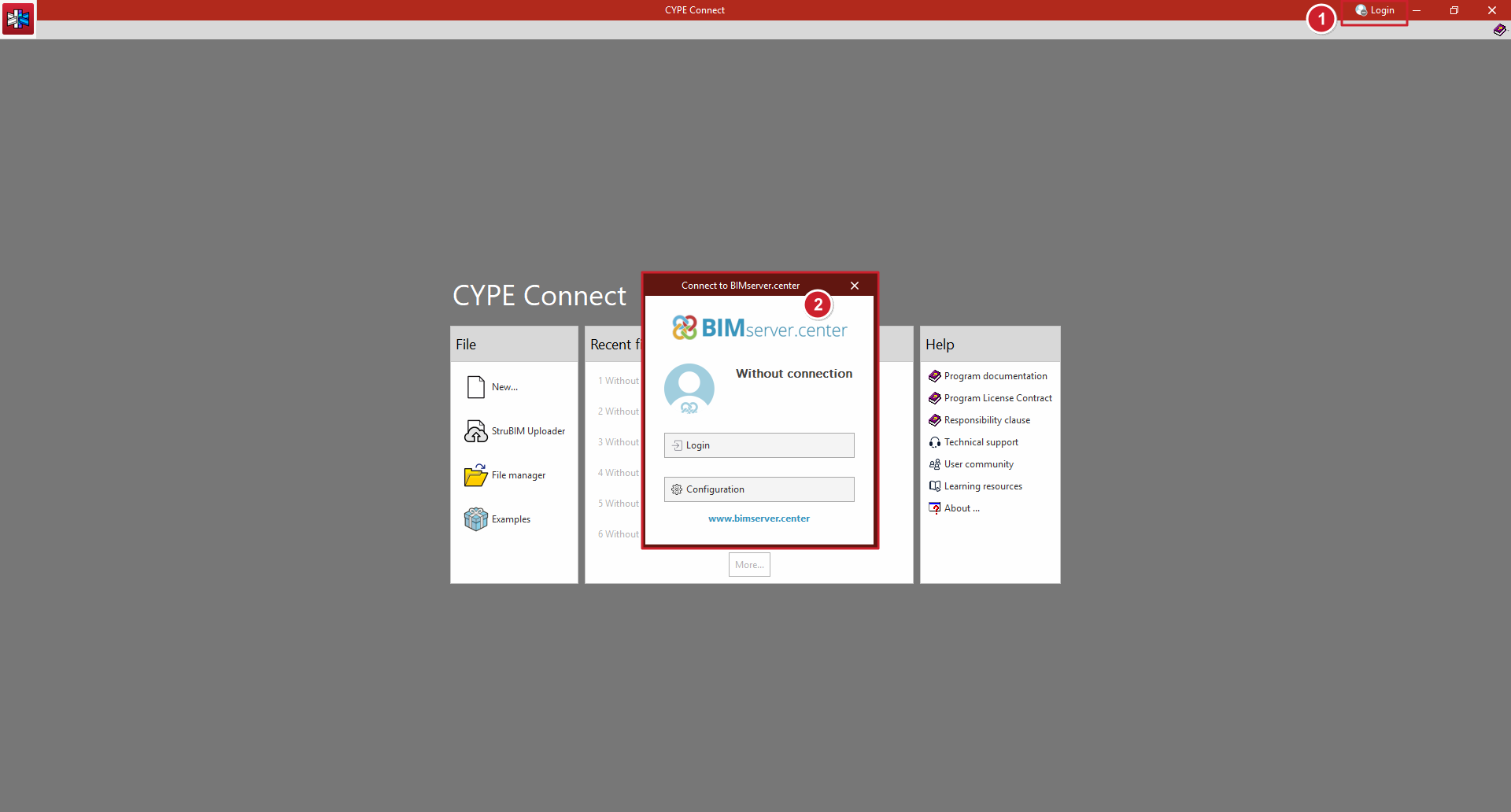

Se ejecuta CYPE Connect. En la parte derecha de la barra de título aparece un botón con el nombre de usuario de BIMserver.center. En caso de estar desconectado se pulsa sobre “Conectar”  y en la ventana emergente se escribe  el “E-mail” y la “Contraseña“.

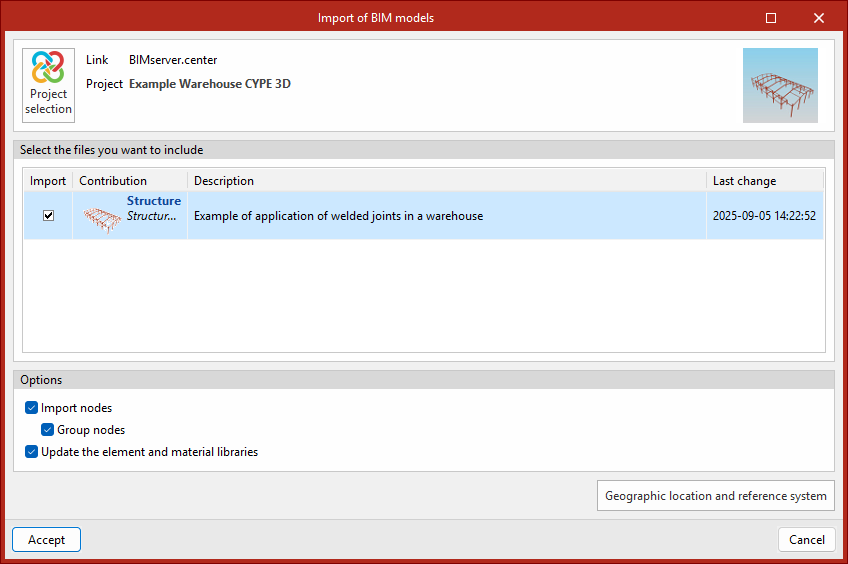

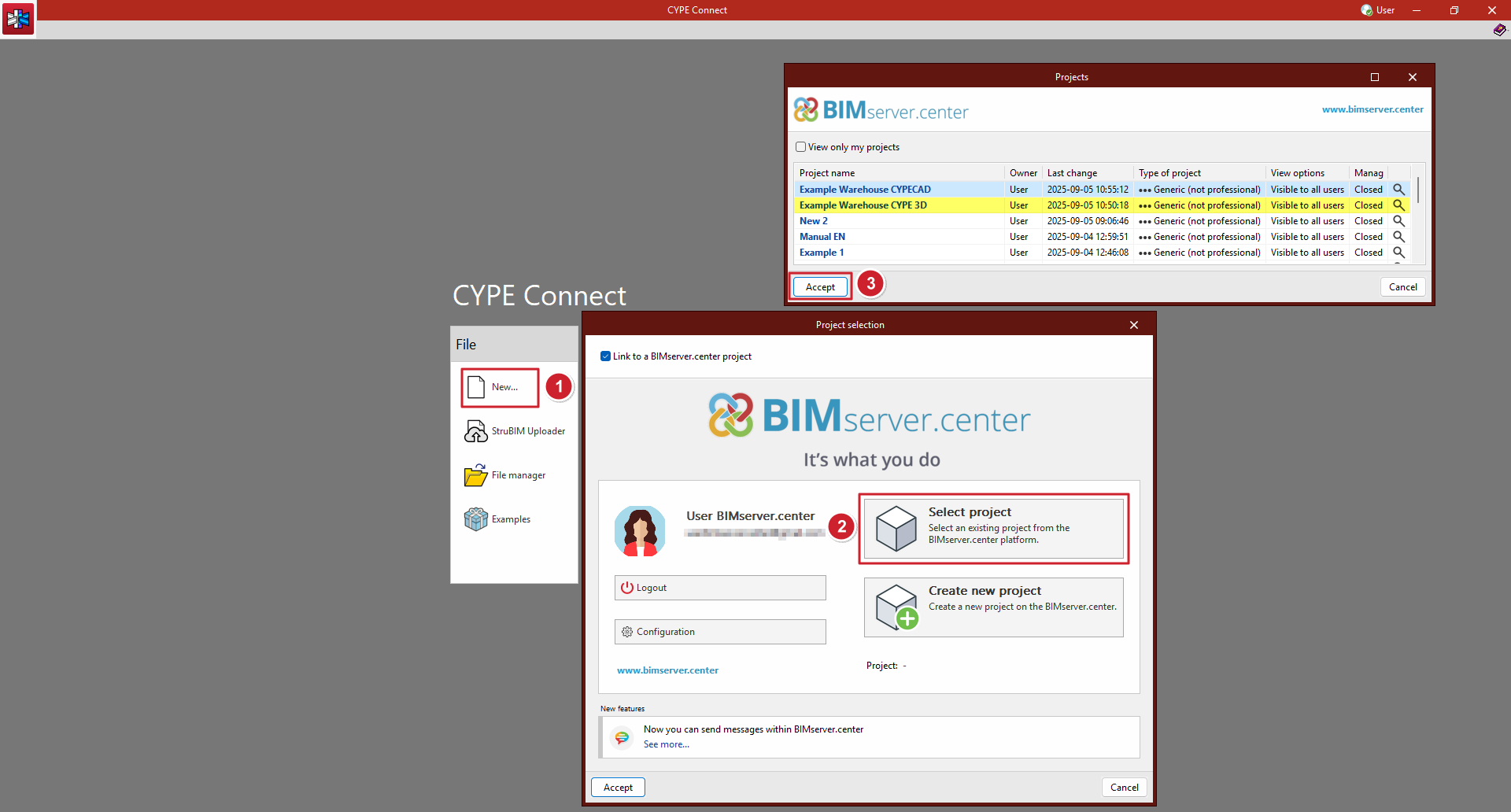

Dentro del programa, es necesario abrir una obra “Nueva“. El asistente de “Importación de modelos BIM” permite seleccionar el proyecto de BIMserver.center creado previamente.

Tras “Aceptar“, se pulsa en “Siguiente“, seleccionando después el fichero a importar de la aplicación deseada y validando la importación al hacer clic en “Terminar“.

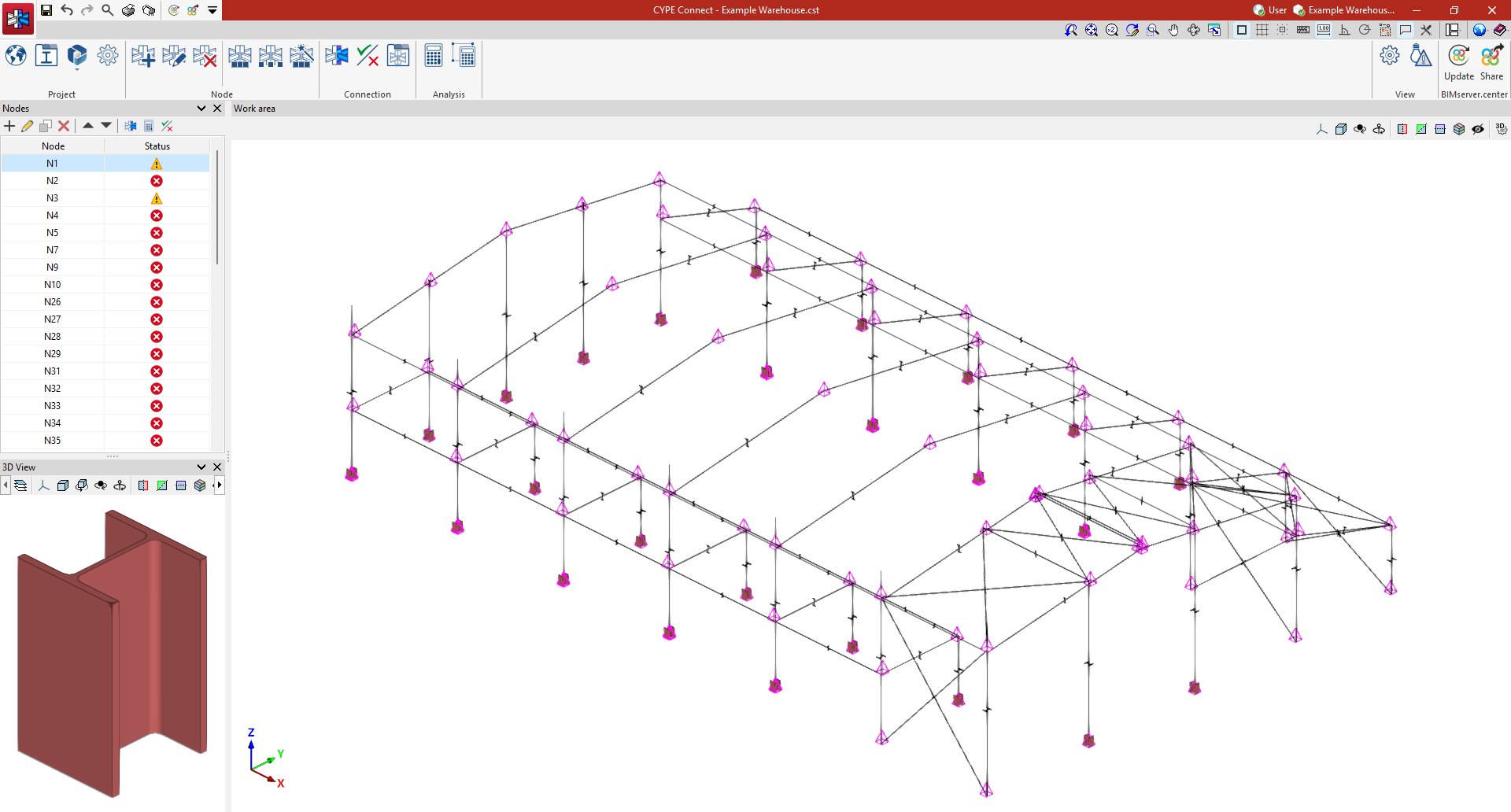

Una vez realizado el proceso de importación, los nudos aparecerán en la parte izquierda de la interfaz de CYPE Connect:

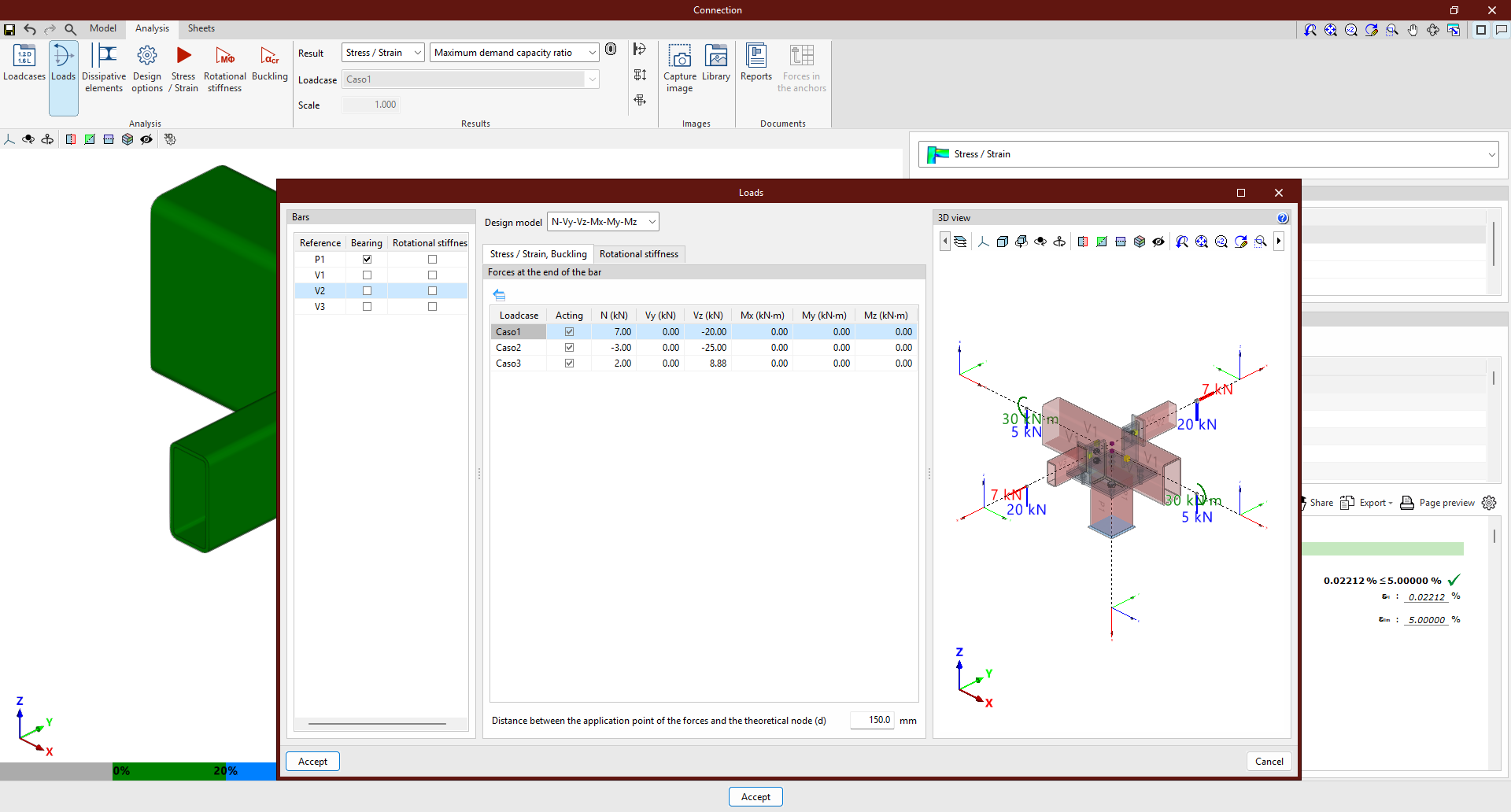

Los esfuerzos calculados en CYPECAD o CYPE 3D estarán disponibles cuando se realice el modelado y cálculo de las uniones:

A partir de este momento, el usuario puede utilizar el resto de funcionalidades de CYPE Connect para completar el cálculo de las uniones.

Más información

El proceso descrito anteriormente se puede visualizar en los siguientes vídeos.

Exportación desde CYPECAD:

Importación en CYPE Connect:
